Žiedo matuoklis

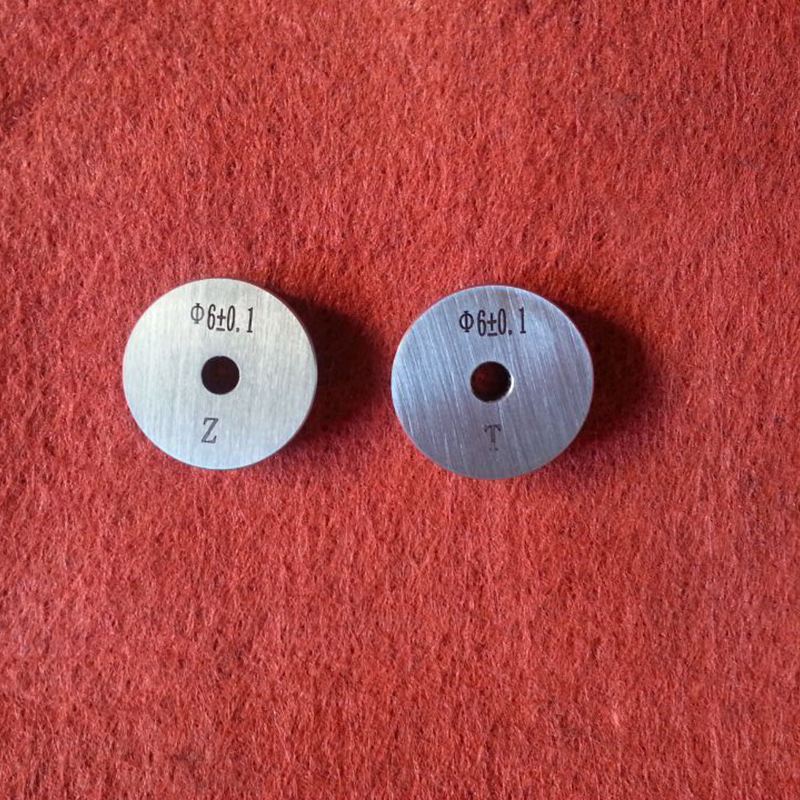

Lygus žiedo matuoklis: tai yra a matuoklio tipas Naudojamas ruošinio išorinio skersmens matmeniui išmatuoti, padalytas į T galą ir Z galą. Naudojama, T galas žymi ruošinio išorinio skersmens viršutinį ribinį matmenį ir turėtų praeiti; Z galas žymi ruošinio išorinio skersmens apatinio ribinio matmenį ir negali praeiti.

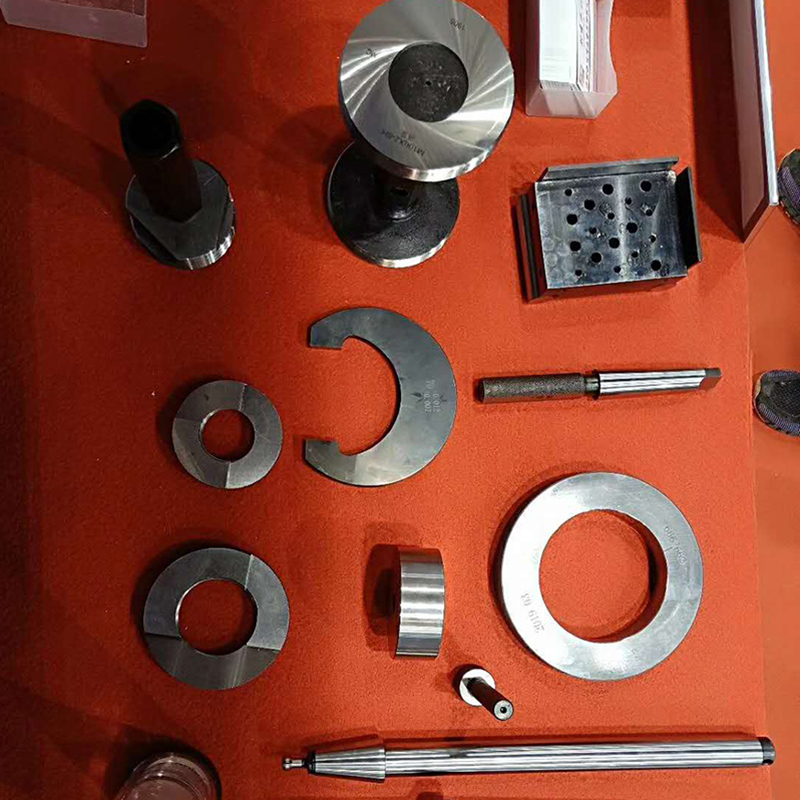

Mūsų įmonė gamina matuoklio seriją: „Thread Many“ (metrika, amerikietiška, anglų, trapecijos) ir Sriegio kištuko matuoklis, Sriegio žiedo matuoklis, Lygus kištuko matuoklis, lygus žiedinis matuoklis trapecijos), kištuko matuoklis, lygus žiedinis matuoklis, kortelių matuoklis, klavišų kištuko matuoklis, MOHS matuoklis, 7:24 kūgio matuoklis, metrinis algų matuoklis, sinusoidinis matuoklis nestandartiniai tikrinimo instrumentai.

Žiedo matuoklio naudojimas

Žiedinis matuoklis yra a Tikslus matavimo įrankis Pirmiausia naudojamas apdirbant ir kokybės valdymą, norint išmatuoti cilindrinių objektų, tokių kaip velenai ar guoliai, išorinius matmenis. Jis skirtas patikrinti šių komponentų dydį ir apvalumą, užtikrinant, kad jie atitiktų specifinius tolerancijos reikalavimus. Žiedo matuokliai dažniausiai naudojami tokiose pramonės šakose kaip automobilių, aviacijos ir kosmoso ir gamybos, kai labai svarbu išlaikyti tikslius matmenis.

Žiedo matuokliai yra dviejų pagrindinių tipų: „Go/No-Go“ matuokliai ir rinkinio žiedo matuokliai. „Go/No-Go“ tipas naudojamas pagrindiniam tolerancijos tikrinimui. Jį sudaro du žiedai: „Go“ žiedas ir žiedas „ne-go“. „GO“ žiedas turėtų tilpti į dalį, nurodant, kad komponentas yra norimo dydžio diapazone, o „ne-go“ žiedas neturėtų tilpti, nurodant, kad dalis viršija nurodytus matmenis.

Rinktinio žiedo matuoklis naudojamas detalesniam matavimui ir kalibravimui. Šį tipą sudaro tiksliai pagamintas žiedas, kuris yra standartas, kurį reikia palyginti su matuojamu komponentu. Tai padeda patikrinti, ar komponentai palaiko pastovų dydį visuose gamybos procesuose.

Žiediniai matuokliai yra gaminami iš medžiagų, kurių išplėtimo greitis, pavyzdžiui, plienas ar karbidas, užtikrina, kad jos išlaikytų savo tikslumą net esant kintančioms temperatūros sąlygoms. Naudojant žiedinį matuoklį, būtina atsargiai valdyti jį, kad būtų išvengta žalos, nes net mažas netobulumas gali turėti įtakos matavimo tikslumui.

Apibendrinant galima pasakyti, kad žiediniai matuokliai yra gyvybiškai svarbūs užtikrinant, kad cilindrinės dalys būtų matomos įvairiose pramonės šakose. Jų naudojimas padeda išvengti defektų ir užtikrina, kad komponentai tinka ir veikia kaip numatyta, prisidedant prie bendros mechaninių sistemų kokybės ir našumo.

Koks yra žiedo matuoklio pranašumas?

Gamybos ir inžinerijos pramonėje užtikrinti, kad tikslūs matavimai būtų labai svarbūs komponentų kokybei ir našumui. Vienas esminis įrankis, vaidinantis svarbų vaidmenį siekiant tikslaus matavimų, yra žiedo matuoklis. Ši specializuota matavimo priemonė suteikia daugybę pranašumų, kurie padidina produktyvumo ir kokybės užtikrinimo procesus.

Visų pirma, pagrindinis žiedo matuoklio pranašumas yra jo sugebėjimas pateikti labai tikslus cilindrinių dalių matavimus. Jo dizainas leidžia vartotojams efektyviai patikrinti ruošinio skersmenį. Žiedo matuokliai gaminami pagal griežtus nuokrypius, todėl jie yra idealūs kokybės kontrolei griežtoje aplinkoje. Šis tikslumas padeda užtikrinti, kad dalys atitiktų sklandžiai, ir sumažina surinkimo problemų tikimybę.

Kitas svarbus žiedo matuoklio pranašumas yra jo naudojimo paprastumas. Skirtingai nuo sudėtingesnių matavimo įrankių, žiediniai matuokliai pateikia tiesioginį „Go/no-go“ metodą patikrinimui. Dizainą sudaro du žiedai-„Go“ žiedas, kuris turėtų tilpti ant dalies, ir be jokio žiedo, kuris neturėtų. Šis dvejetainis metodas leidžia greitai įvertinti, leidžiantį operatoriams greitai nustatyti neatitinkančias dalis, nereikia atlikti sudėtingų matavimo sąrankų.

Be to, žiedo matuokliai yra labai patvarūs ir gali atlaikyti didelį naudojimą, todėl ilgainiui gali būti ilga gyvenimo trukmė ir sumažintos išlaidos. Jie dažnai gaminami iš kietųjų medžiagų, kurios priešinasi nusidėvėjimui, todėl jos yra tinkamos kartoti kasdienius patikrinimus įvairiose gamybos parametėse.

Galiausiai, jei jūsų kokybės kontrolės procese įgyvendinamas žiedinis matuoklis, gali žymiai padidinti bendrą gamybos operacijų efektyvumą ir patikimumą. Užtikrinimas, kad kiekvienas pagamintas kūrinys atitiktų reikiamas specifikacijas, ne tik padidina produkto kokybę, bet ir skatina klientų pasitenkinimą ir pasitikėjimą.

Apibendrinant galima pasakyti, kad žiedo matuoklio naudojimo pranašumai yra daugialypiai, apimantys tikslumą, patogumą vartotojui, patvarumui ir efektyvumui. Integruodami žiedinius matuoklius į savo gamybos procesus, galite pasiekti patobulintą kokybės kontrolę ir patobulinti bendrą savo produktų standartą.

Lygus žiedo matuoklis

Standartinis ： GB1957-81 DIN7162

Tikslus ： H6 H7 H8 H9

Vienetas ： mm

„Storaen“ žiedo matuoklio specifikacija: dvigubas standartas, sertifikuotas pagal GB1957/DIN7162

„Storaen“ žiediniai matuokliai yra tikslumo inžinerijos liudijimas, kruopščiai suprojektuotas taip, kad laikytųsi tiek GB1957, tiek DIN7162 tarptautinių standartų – du dimensijų metrologijos kompetencijos etaloniniai ženklai. Sukurtas siekiant tikslumo iki H6 klasės, šie matuokliai yra pagrindiniai žiediniai gabaliukai, nustatantys aukso standartą, skirtą gręžinio skersmens matavimui pramonės šakose, kur tikslumas yra neginčijamas, nuo automobilių gamybos iki kosmoso inžinerijos ir pramoninių mašinų gamybos.

Pagaminti iš aukščiausios kokybės lydinio plieno, mūsų plieno žiedo matuokliai yra griežtas šilumos apdorojimo procesas, siekiant sustiprinti kietumą ir atsispirti nusidėvėjimui, užtikrinant nuoseklų našumą net atšiaurioje pramoninėje aplinkoje. Mažos medžiagos šiluminio išplėtimo koeficientas sumažina klaidas, kurias sukelia temperatūros svyravimai, tai yra kritinė savybė, skirta išlaikyti patikimumą pasaulinėje gamybos parametėje. Kiekvienas matuoklis pasižymi poliruotu paviršiaus apdaila, matuojant trintį ir apsaugo nuo atsitiktinių įbrėžimų, kurie gali pakenkti tikslumui.

Mūsų produktų asortimente yra tiek paprastų žiedinių matuoklių, skirtų vieno matmens patikrinimams, ir žiedo matuoklių rinkinius, kurie surinko kelis dydžius, idealiai tinkančius dirbtuvėms, kuriems reikalingi universalūs kokybės kontrolės sprendimai. Nesvarbu, ar jums reikia matuoklio, kad būtų galima patikrinti vidinį tikslaus pagaminto guolio skersmenį, ar kalibruoti hidraulinio komponento angą, „Storaen“ siūlo konfigūracijas, kurios atitinka jūsų specifinius poreikius. Visi matuokliai laikosi principo „GO/be-go“: „GO“ galas patvirtina dalies matmenų atitiktį, o „ne-go“ galas užtikrina, kad jis neviršytų leistinų nuokrypių, supaprastintų efektyvumo tikrinimo procesus.

Žiedinio matuoklio H6 klasė reiškia mūsų įsipareigojimą dėl ypač nepriekaištingų tolerancijų-paprastai ± 0,0005 mm, skirtos nominaliems dydžiams iki 50 mm,-tai mūsų matuokliai, tinkantys programoms, reikalaujančioms mikronų lygio tikslumo. Šis tikslumo lygis patvirtinamas per mūsų vidaus kalibravimo laboratorijas, aprūpintas pažangiais interferometrais ir koordinačių matavimo mašinomis (CMM), užtikrinant, kad kiekvienas matuoklis atitiktų arba viršija griežčiausius tarptautinius tolerancijos standartus. Kiekvieną produktą lydi atsekamas kalibravimo sertifikatas, susiejantis jo našumą su nacionaliniais metrologijos standartais, kad būtų visiškai atitikties dokumentai.

Klientams, ieškantiems parduodamų žiedinių matuoklių, „Storaen“ pateikia išsamią specifikacijos lentelę, apimančią nominalius dydžius nuo 1,8 mm iki 300 mm, su metrinių ir colių matavimų parinktimis. Be standartinių pasiūlymų, mes specializuojamės pasirinktiniuose sprendimuose, įskaitant nestandartinius skersmenis, specialias paviršiaus dangas (tokias kaip chromo padengimas padidintam atsparumui korozijai) ir pritaikytos žiedo matuoklio matavimo sistemos, skirtos unikalioms pramoninėms reikmėms. Mūsų inžinerijos komanda glaudžiai bendradarbiauja su klientais, kurdama matuoklius, kuriuose nagrinėjami konkretūs iššūkiai, pradedant nuo gilių gręžinių aviacijos ir kosmoso komponentais, baigiant vidinio miniatiūrinių medicinos prietaisų skersmens tikrinimu.

„Storaen“ pasirinkimas reiškia investavimą ne tik į įrankį – jūs įgyjate partnerį į kokybės užtikrinimą. Mūsų parduodamiems žiediniams matuokliams suteikiama garantija visam gyvenimui dėl medžiagų defektų, taip pat prieiga prie mūsų pasaulinio techninės pagalbos tinklo. Nesvarbu, ar esate maža mašinų parduotuvė, ar didelio masto gamintojas, mūsų produktai užtikrina patikimumą ir tikslumą, reikalingą gamybos efektyvumui išlaikyti ir sumažinti brangų pertvarkymą. Pasitikėjimas Storaeno dešimtmečių patirtimi metrologijoje: mūsų matuokliai nėra tik instrumentai; Jie yra jūsų kokybės kontrolės sistemos pagrindas.

„Storaen“ garantinio patikrinimo įrankių sistema: viso ciklo garantija nuo standartinių produktų iki nepalyginamų tikrinimo įrankių

„Storaen“ garnių, skirtų žiedinių matuokliams, sistema yra daugiau nei paslauga-tai įsipareigojimas užtikrinti, kad jūsų matavimo įrankiai užtikrintų nuoseklų tikslumą per visą jų gyvavimo ciklą. Nesvarbu, ar įsigijote mūsų standartinius žiedinio matuoklio produktus, ar bendradarbiavote su mumis dėl nepaliestų tikrinimo įrankių, mes teikiame paramą nuo galo iki galo, kuris apima kalibravimą, priežiūrą ir techninę patirtį, sustiprindami mūsų, kaip jūsų patikimo partnerio kokybės kontrolę, vaidmenį.

Klientams, kurie perka žiedinius matuoklius, parduodamus iš mūsų standartinio diapazono, įskaitant paprasto žiedo matuoklius, žiedinių matuoklių rinkinius ir pagrindinius žiedo matuoklius, mes pradedame nuo atsekamų kalibravimo sertifikatų, kurie patvirtina, kad atitinka GB1957, DIN7162 ir Tarptautinius žiedų matuoklių klasės standartus (iki H6 tikslumo). Mūsų pasauliniai paslaugų centrai siūlo metines kalibravimo paslaugas, naudodamiesi moderniausiais interferometrais, kad jūsų matuokliai išlaikytų tikslumą net ir po metų naudojimo. Tai labai svarbu tokioms pramonės šakoms kaip aviacijos ir kosmoso ir automobiliams, kur žiedo matuoklio matavimo patikimumas daro tiesioginį poveikį gamybos kokybei ir atitikties dokumentacijai.

Nepriklausomai nuo nestandartinių tikrinimo įrankių mūsų inžinerijos komanda teikia pritaikytą paramą nuo dizaino iki diegimo. Jei jūsų unikaliam taikymui reikalingas plieninis žiedo matuoklis su specializuotomis dangomis, išplėstiniais dydžio diapazonais ar pasirinktinėmis tolerancijos specifikacijomis, mes siūlome modifikacijas po pirkimo ir modifikavimo paslaugas. Mūsų technikai glaudžiai bendradarbiauja su jūsų komanda, norėdami pašalinti matavimo iššūkius, nesvarbu, ar tai optimizuoti žiedo matuoklio rinkinį, skirtą didelės apimties gamybos linijoms, ar išspręsti suderinamumo problemas sudėtingoje apdirbimo aplinkoje.

Kiekvienas „Storaen“ žiedo matuoklis, neatsižvelgiant į tipą, suteikia visą gyvenimą garantiją dėl medžiagų trūkumų, atspindinčių mūsų pasitikėjimą mūsų plieno ir karbido konstrukcijų patvarumu. Norėdami nusidėvėti nuo įprasto naudojimo, mes teikiame ekonomiškai efektyvius taisymo sprendimus, įskaitant paviršiaus atnaujinimą poliruotos apdailai ir matmenų revizijai matuokliams, veikiantiems ekstremalias darbo sąlygas. Mūsų tikslas yra pratęsti savo įrankių veikimo laiką, sumažinant pakeitimo išlaidas, išlaikant tikslumą, nuo kurio priklauso jūsų procesai.

Techninė pagalba yra mūsų po pardavimo filosofijos pagrindas. Mūsų 24/7 klientų aptarnavimo komanda, kurią sukūrė „Metrology Expers“, atsiriboja nuotoliniu būdu šaudyti į matavimo neatitikimus, padėdami atskirti su įrankiu susijusias problemas ir proceso klaidas. Mes taip pat teikiame nemokamus mokymo išteklius, pvz., Vaizdo įrašus, susijusius su tinkamu žiedo matuoklio tvarkymu, geriausia saugojimo praktika, siekiant išvengti korozijos, ir patarimai, kaip integruoti matuoklius į automatizuotas kokybės kontrolės sistemas.

„Storaen“ pasirinkimas reiškia ramybės įgijimą per garų ekosistemą, kuri prioritetą teikia jūsų veiklos efektyvumui. Nesvarbu, ar naudojate vieną paprastą žiedinį matuoklį pagrindiniams patikrinimams, ar sudėtingą pagrindinio žiedo matuoklį ISO sertifikavimo auditams, mūsų palaikymas auga atsižvelgiant į jūsų poreikius. Mes ne tik parduodame įrankius; Mes užtikriname, kad jie išliks gyvybiškai svarbūs jūsų kokybės užtikrinimo sistemoje, remdamiesi pasaulinio tikslumo metrologijos lyderio kompetencija ir ištekliais. Pasitikėkite „Storaen“, kad jūsų matavimai būtų tikslūs, jūsų procesai atitinka reikalavimus, o jūsų verslas juda į priekį – TODAY ir ateinančius metus.
