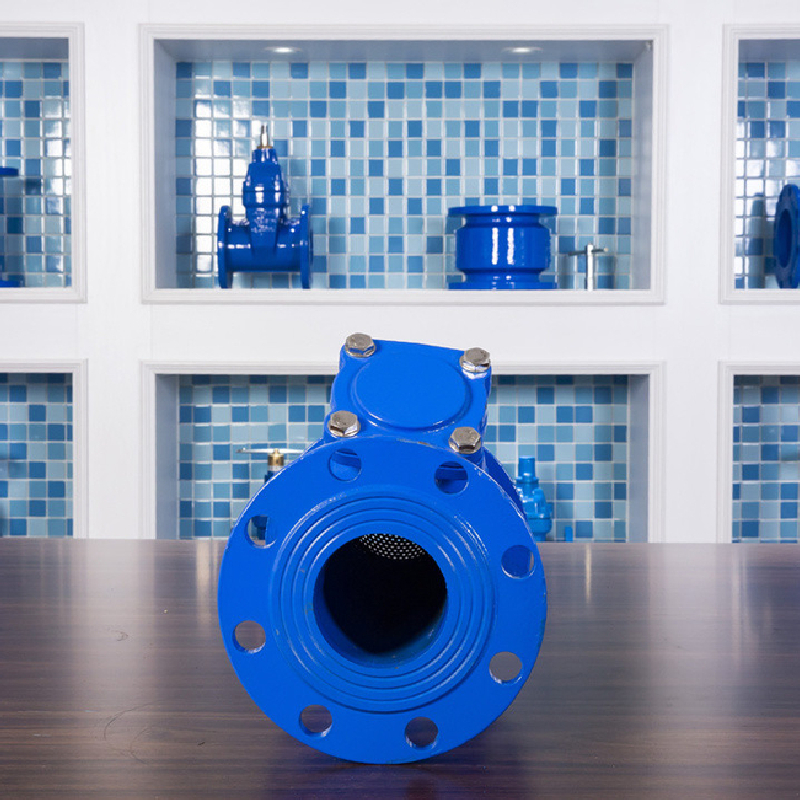

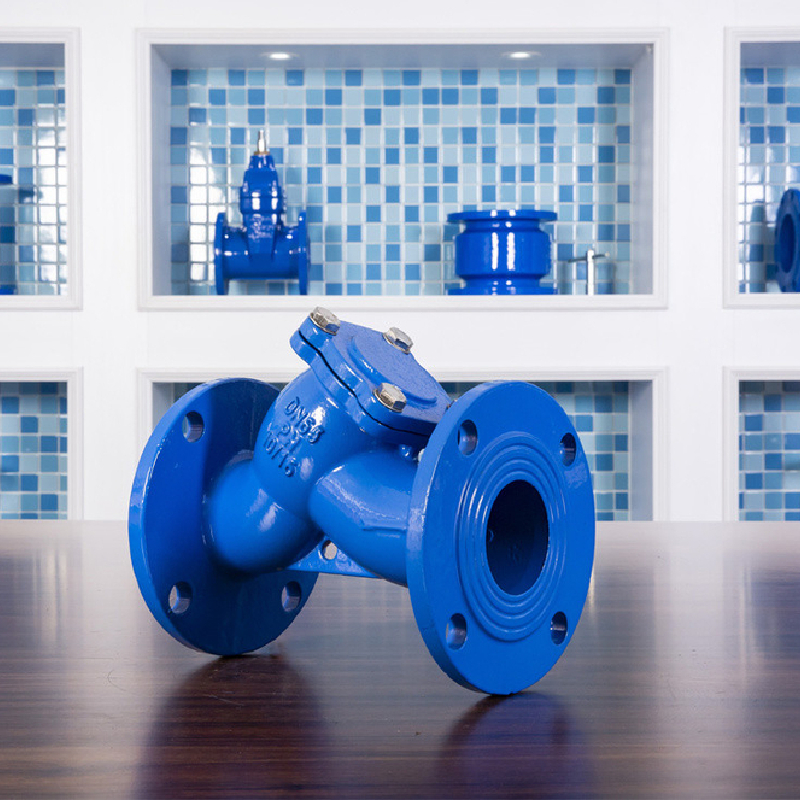

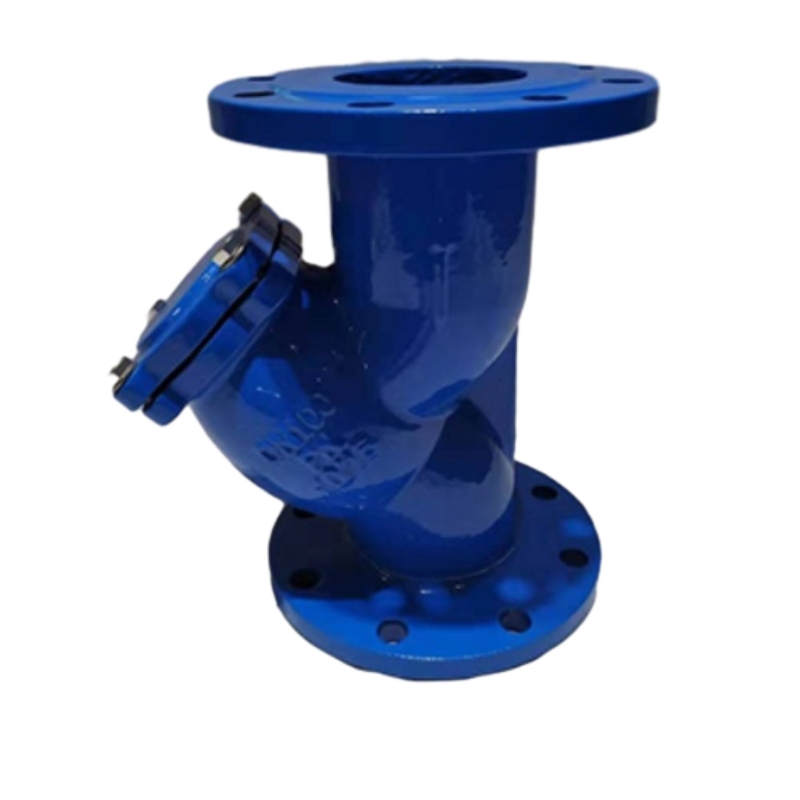

Y tipo filtruotuvas

Y tipo filtro struktūra turi mažą pasipriešinimą ir patogią nuotekų išleidimą.

Priežastis, kodėl filtro ekranas yra pagamintas į cilindrinio filtro krepšio formą, yra padidinti jo stiprumą, kuris yra stipresnis nei vieno sluoksnio ekranas, o flanšo dangtis apatiniame Y formos sąsajos gale gali būti atsuktas, kad periodiškai pašalintumėte daleles, dedamas į filtro krepšyje.

Y tipo filtras pasižymi pažengusios struktūros, mažo pasipriešinimo ir patogios nuotekų išleidimo savybėmis. Tinkama Y tipo filtro terpė gali būti vanduo, aliejus ir dujos. Paprastai vandens tinklas yra 18–30 tinklų, ventiliacijos tinklas yra 10–100 tinklų, o alyvos pralaidumo tinklas yra 100–480 tinklas. Krepšelio filtrą daugiausia sudaro jungiamojo vamzdžio, pagrindinio vamzdžio, filtro mėlynos, flanšo, flanšo dangčio ir tvirtinimo detalių jungiamojo. Kai skystis patenka į mėlyną filtrą per pagrindinį vamzdį, kietos priemaišų dalelės užblokuojamos filtro mėlynai, o švarus skystis praeina per filtrą mėlyną ir išleidžiama iš filtro išleidimo angos.

1. Puikus modeliavimas, iš anksto nustatyta slėgio bandymo skylė.

2. Patogus ir greitas naudojimas. Remiantis vartotojo reikalavimu, įmanoma pakeisti prisuktą korpuso kištuką į rutulinį vožtuvą ir leisti jo išleidimo angą prisijungti prie nuotekų vamzdžio, tai gali padaryti jį nuvažiuoti nuo nuotekų išauginant slėgiu, o ne pašalinti variklio dangtį.

3. Įvairių filtravimo tikslumų filtravimo ekranai gali būti pateikiami pagal vartotojo reikalavimą, todėl filtravimo ekranas valomas patogiau.

4. Skysčio kanalas yra suprojektuotas moksliškai ir pagrįstai, turint mažesnį atsparumą srautui ir didesniam srautui. Bendras tinklo plotas yra 3–4 kartus didesnis nei DN.

5. Teleskopinis tipas leidžia montuoti ir pašalinti patogesnį.

Y tipo filtro funkcija

Įvairiose pramoninėse programose svarbiausia yra efektyvus mašinų ir sistemų veikimas. Vienas esminis komponentas, užtikrinantis šių sistemų patikimumą ir ilgaamžiškumą, yra Y tipo filtras. Dažnai nepastebimas šis prietaisas vaidina instrumentinį vaidmenį palaikant skysčių vientisumą.

Pagrindinė Y tipo filtro funkcija yra išfiltruoti nepageidaujamas šiukšles ir daleles iš skysčio srauto. Tai gali apimti nešvarumus, rūdis, skalę ir kitus teršalus, kurie gali sugadinti siurblius, vožtuvus ir kitą pasroviui. Efektyviai užfiksuodamas šias priemaišas, Y tipo filtras apsaugo visą sistemą, sumažindamas priežiūros sąnaudas ir užkirsdamas kelią netikėtai prastovoms.

Tai, kas išskiria Y tipo filtrą iš kitų filtravimo įrenginių, yra unikalus dizainas. Pavadintas savo Y formos korpusu, filtrui yra ekranas, kuris fiksuoja kietųjų dalelių medžiagas, tuo pačiu leisdamas skysčiui praeiti. Šis dizainas palengvina lengvą priežiūrą; Kai strintuvas užsikimšęs, jį galima lengvai išvalyti arba pakeisti, nesutrikdant sistemos srauto. Šis patogumas yra reikšmingas pranašumas aplinkoje, kurioje yra kritinis nuolatinis veikimas.

Y tipo filtrai dažniausiai naudojami įvairiose pramonės šakose, įskaitant vandens valymą, cheminį perdirbimą ir naftą bei dujas. Jie gali būti naudojami tiek horizontaliose, tiek vertikaliuose vamzdynų konfigūracijose, todėl jie yra universalūs skirtingoms programoms. Suprasti konkrečius jūsų sistemos reikalavimus padės pasirinkti tinkamą Y tipo filtrą, užtikrinant optimalų našumą ir apsaugą.

Apibendrinant galima pasakyti, kad „Y“ tipo filtras yra svarbus daugelio skysčių valdymo sistemų komponentas. Jos funkcija apima ne tik filtravimą; Tai padidina visos operacijos patikimumą, galiausiai užtikrinant efektyvumą ir ekonomiškumą. Investuodamos į tinkamą Y tipo filtrą, įmonės gali apsaugoti savo įrangą ir išlaikyti sklandžius eksploatavimo srautus, pabrėždamos šio dažnai neįvertinto prietaiso svarbą.

Nuo DN15 iki DN400: kaip šis Y tipo filtras tampa dujotiekio šiukšlių meistru

„Storaen’s Y“ tipo filtras nustato universalios vamzdynų apsaugos standartą, siūlantį neprilygstamą dydžio diapazoną-nuo kompaktiško DN15 (0,5 ”) su pramoninio lygio DN400 (16 ”), kuris sklandžiai prisitaiko prie gyvenamųjų, komercinių ir sunkių pramoninių programų. Kaip pirmaujanti metalo filtro ir ketaus Y filtro tiekėja, mes deriname tvirtas medžiagas, tikslią inžineriją ir pritaikomas funkcijas, kad būtų pateiktas universalus sprendimas rūdžių, skalės, smėlio ir kitų kietųjų medžiagų gaudymo srityje visose vamzdynų skalėse.

Kiekvienos programos dizainas, apimantis dydį

1. Miniatiūrinės sistemos (DN15 – DN50 / 0,5 ” – 2”)

Idealiai tinka gyvenamosioms santechnikoms, ŠVOK įrenginiams ir mažoms mašinoms, šiems Y tipo filtrams (pvz. 20–200 akių nerūdijančio plieno ekranas (304/316L) pašalina net 75 μm daleles, apsaugodamas maišytuvus, vožtuvus ir siurblius nuo šiukšlių, neribojant srauto – kritiškai palaikant vandens slėgį butų kompleksuose ar komercinėse virtuvėse.

2. Vidutinio dydžio pramoniniai vamzdynai (DN65-DN200 / 2,5 ”-8”)

Šių flanšuotų filtrų (RF/FF jungtys per Sh/T3411) gamybos gamyklų ir komunalinių tinklų darbo arklys yra pusiausvyros patvarumas ir efektyvumas:

Sunkiųjų teritorijų konstrukcija: QT450 kaliojo geležies arba WCB anglies plieno korpusai atlaiko slėgio reitingus iki 16MPa ir temperatūra nuo –5 ° C iki 450 ° C, todėl jie tinka garams, aliejui ir cheminėms terpėms.
Optimizuotas filtravimas: Y formos dizainas padidina filtro plotą 40%, palyginti su inline modeliais, sumažindamas slėgio kritimą ir leidžia 99% fiksavimo greitį 50–500 μm dalelėms-tobulai apsaugoti siurblius, šilumokaičius ir valdyti vožtuvus maisto apdorojime ar naftos cheminėms linijoms.

3. Didelio masto pramoninės sistemos (DN250-DN400 / 10 ”-16”)

Dėl elektrinių, naftos perdirbimo gamyklų ir jūrinių programų mūsų per dideli Y tipo filtrai užtikrina bekompromisį našumą:

Stiprinta konstrukcija: sutirštėję flanšai ir briaunoti kūnai tvarko 2000 ir daugiau kg apkrovų ir didelio greičio srautus, o greito atpalaidavimo centrinis dangtis suteikia galimybę saugiai, efektyviai pašalinti šiukšles be vamzdyno išardymo-raktas, kad būtų sumažintas prastovos nuolatinė gamybos aplinka.
Individualūs akių sprendimai: Pasirinkite 10–480 tinklo filtrų (nerūdijančio plieno arba monelo), kad atitiktumėte konkrečius terpės poreikius, pradedant nuo šiurkščiavilnių smėlio filtravimo aušinimo vandens sistemose ir baigiant dailiomis dalelių pašalinimu farmacijos vamzdynuose.

Universalios besiūlios integracijos savybės

Ryšio universalumas: Galima įsigyti su srieginiais, suvirintais ar flanšuotais galais, mūsų Y tipo filtrai tinka ASME, DIN ir JIS standartai, pašalindami adapterio vargo pasauliniuose projektuose.
Mažos priežiūros dizainas: pakreiptas krepšys ir pasirenkamas išleidimo vožtuvas leidžia lengvai išleisti šiukšles, neišimant filtro, o daugkartinio naudojimo tinklo ekranai sumažina darbo sąnaudas 30%, palyginti su vienkartinėmis alternatyvomis.
Medžiagos parinktys: Pasirinkite iš ketaus (ekonomiškai efektyvus vandeniui/dujoms), nerūdijantis plienas (atspari chemikalams atsparūs korozijai) arba kaliojo geležies (didelio stiprumo, kad būtų ekstremalus slėgis)-reikiamus filtrų tipus, atsižvelgiant į kiekvieną darbo būklę.

Kodėl „Storaen“ veda pilno dydžio filtravimą

Sertifikuotas patikimumas: ISO 9001 suderinamas ir išbandytas pagal GB/T14382 standartus, kiekviename filtrui yra medžiagos ataskaita ir slėgio bandymo sertifikatas, užtikrinantis saugumą kritinėmis programomis.
Inžinerinė patirtis: Mūsų komanda padeda pasirinkti optimalų Y tipo filtrą, pagrįstą srauto greičiu, laikmenos tipu ir filtravimo tikslumu-net ir nestandartiniams vamzdynams (pvz.

Išspręskite visus savo vamzdynų šiukšlių iššūkius

Nesvarbu, ar apsaugotų gyvenamąjį vandens šildytuvą, išlaikant gamyklos gamybos liniją ar užtikrinant jūrinio laivo aušinimo sistemą, „Storaen“ dydis įskaičiuotas į „Y tipo“ filtrą užtikrina nuoseklų našumą. Derindami ketaus Y filtrų pritaikomumą ir „Y tipo“ filtrų tikslumą, mes sukūrėme universalų sprendimą, kuris įrodo: Kalbant apie dujotiekio apsaugą, vienas dydis netinka visiems, tačiau mūsų diapazonas daro.

Cheminio vamzdyno gelbėtojas: kaip Y tipo filtrai sulaiko rūdis ir apsaugo siurblius ir vožtuvus

Cheminiu būdu perdirbant, rūdžių, mastelio ir metalinių šiukšlių, keliančių tylią grėsmę siurbliams, vožtuvams ir tiksliems instrumentams-kol „Storaen“ Y tipo filtrai įsitraukia. Štai kaip mūsų Y tipo filtras tampa nepakeičiamu cheminių vamzdynų globėju.

Tikslus filtravimas: Sustabdykite rūdžių takelius

Unikalus Y tipo filtro dizainas yra raktas į jo apsauginę galią:

Nerūdijančio plieno tinklelio šarvai: Galima įsigyti 10–480 tinklo (304/116L), ekrano dalelės sulaiko net 30 μm daleles, įskaitant rūdžių dribsnius, suvirinimo šlako ir katalizatorių fragmentus – su 99% fiksavimo greičiu. Siurblio įleidimo linijose tai apsaugo nuo sparnuotės erozijos, o valdymo vožtuvuose jis sustabdo sėdynės susidėvėjimą, dėl kurio gali atsirasti nutekėjimas ar nesugebėjimas reguliuoti.
Y formos srauto optimizavimas: kampinis korpusas padidina filtravimo plotą 30%, palyginti su inline modeliais, mažindamas slėgio kritimą ir leidžiant šiukšlėms įsikurti krepšyje, nenukreipdami srauto-kritiškai palaikant nuoseklų slėgį reaktoriaus tiekimo linijose ar distiliavimo kolonose.

Patvarumas agresyvioms cheminėms terpėms

Cheminiai vamzdynai reikalauja metalinių filtrų, atsparios korozijai ir aukštai temperatūrai:

Medžiagos meistriškumas: Pasirinkite iš ketaus Y filtrų (QT450 Kaliojo geležies vidutinei korozinei terpei) arba nerūdijančio plieno variantams (316L atšiaurioms cheminėms medžiagoms, tokioms kaip sieros rūgštis), abu įvertinami iki 450 ° C temperatūros ir slėgio iki 16MPA.
Flanguotas stipris: Flanšuoti filtrai (RF/FF jungtys per Sh/T3411) suteikia nuotėkio atsparią integraciją, su sutirštėjusiais flanšais, kurie atlaiko šilumos plėtimąsi garų kaitinamuose vamzdynuose, neleidžiant sąnarių gedimams, kurie galėtų parodyti teršalų sistemas.

Strateginis išdėstymas maksimaliai apsaugai

1. Siurblio apsauga

Įrengtas priešais išcentrinius siurblius, mūsų Y tipo filtrų striukių blokuoja rūdžių daleles nuo pažeistų sparnuočių peiliukų, sumažina vibraciją ir padidina pompos eksploatavimo laiką 25%. Cheminio matavimo siurbliuose jis apsaugo nuo vožtuvo sėdynės užsikimšimo, užtikrinant tikslią dozę polimerizacijos procesuose.

2. Vožtuvo išsaugojimas

„Globe“ vožtuvams ir patikrinkite vožtuvus aukšto grynumo linijose, „Fine“ filtro tinklas (200–480 tinklelis) sustabdo povandeninių millimetrų šiukšles nuo kompromituojančių sandarinimo paviršių, išvengdami brangių vožtuvų remonto ar pakeitimų išjungimo.

3. Proceso stabilumas

Priešais šilumokaičius ar filtrus jis neleidžia užteršimui nuo skalės telkinių, palaikant šilumos perdavimo efektyvumą ir mažinant valymo dažnį aušinimo vandens grandinėse.

Apsaugokite savo cheminius procesus šiandien

Chemijos gamyklose, kur net viena dalelė gali sutrikdyti gamybą, Storaeno Y tipo filtrai pateikia filtravimo tikslumą ir tvirtą patvarumą, reikalingą norint apsaugoti siurblius, vožtuvus ir apdoroti vientisumą. Derindami pažangias tinklo technologijas su cheminėmis medžiagomis atspariomis medžiagomis, mūsų tipai filtrai paverčia su rūdijomis susijusią riziką ramybe-taigi jūsų vamzdynai gali veikti maksimaliai efektyviai, kasdien iš dienos. Naršykite mūsų Y tipo filtrų sprendimus ir sužinokite, kodėl pramonės įmonės pasitiki mumis, kad jų kritinės sistemos būtų švarios, saugios ir stiprios.

Kas yra Y tipo filtro ir kaip jis veikia?

„AY“ tipo filtras yra esminis skysčių sistemų komponentas, skirtas filtruoti priemaišas ir šiukšles iš vamzdžių. Jo unikali Y formos konfigūracija leidžia efektyviai srautui, tuo pačiu sumažinant slėgio kritimą. Sėdyklėje yra tinklo ekranas, kuris fiksuoja daleles, kai skystis praeina pro šalį, užtikrinant, kad jūsų sistema veiktų sklandžiai ir efektyviai.

Kokios medžiagos yra Y tipo filtro gaminamas?

Mūsų Y tipo filtras yra pagamintas iš aukštos kokybės nerūdijančio plieno, užtikrinantis puikų atsparumą korozijai ir ilgaamžiškumui. Šis medžiagos pasirinkimas užtikrina ilgaamžiškumą ir patikimumą, todėl mūsų filtras bus tinkamas įvairioms pramonės šakoms, įskaitant vandenį, naftą ir dujas.

Ar „Y tipo“ filtrą galima įdiegti bet kurioje padėtyje?

Taip, Y tipo filtras yra universalus ir gali būti montuojamas horizontaliomis arba vertikaliomis orientacijomis. Tačiau mes rekomenduojame laikytis konkrečių diegimo gairių, kad išlaikytumėte optimalų našumą ir užtikrintume veiksmingą filtravimą. Visada kreipkitės į geriausios praktikos produkto vadovą.

Kaip valyti ar išlaikyti Y tipo filtrą?

Y tipo filtro priežiūra yra gana paprasta. Mes rekomenduojame periodinius patikrinimus, atsižvelgiant į skysčio švarą ir tinklo ekrano būklę. Norėdami išvalyti, galite atsukti filtro dangtelį, nuimti tinklelį ir nuplauti jį vandeniu arba naudoti tinkamus valymo tirpalus. Reguliari techninė priežiūra padeda užtikrinti ilgalaikį funkcionalumą ir sumažina potencialią prastovą.

Koks yra maksimalus Y tipo filtro slėgio įvertinimas?

Mūsų „Y“ tipo filtras yra skirtas valdyti maksimalų iki 150 psi slėgio reitingą, todėl jis tinka daugumai standartinių programų. Tačiau kreipkitės į produkto specifikacijas, kad gautumėte išsamią informaciją apie slėgio gradientus, nes naudojant filtrą, kurio dydis už jo įvertintą talpą, gali kilti problemų jūsų sistemoje.

Ar Y tipo filtras tinka aukštos temperatūros reikmėms?

Taip, mūsų „Y“ tipo filtras yra skirtas atlaikyti aukštą temperatūrą, paprastai susiduriančią su pramoninėmis reikmėmis. Nerūdijančio plieno konstrukcija užtikrina, kad filtro vientisumas išlaikytų net ir esant didelei šilumai. Norėdami sužinoti konkrečias temperatūros ribas, skaitykite produkto specifikacijas, kad gautumėte išsamias rekomendacijas.

Kokių dydžių yra „Y“ tipo filtro?

Mes siūlome įvairių dydžių „Y“ tipo filtrą, kad patenkintume jūsų specifinius poreikius, kurių skersmuo yra nuo 1 colio iki 6 colių. Patikrinkite mūsų produktų sąrašą, ar nėra turimų dydžių, ir pasirinkite tą, kuris geriausiai atitinka jūsų dujotiekio matmenis.
