Valdymo vožtuvas

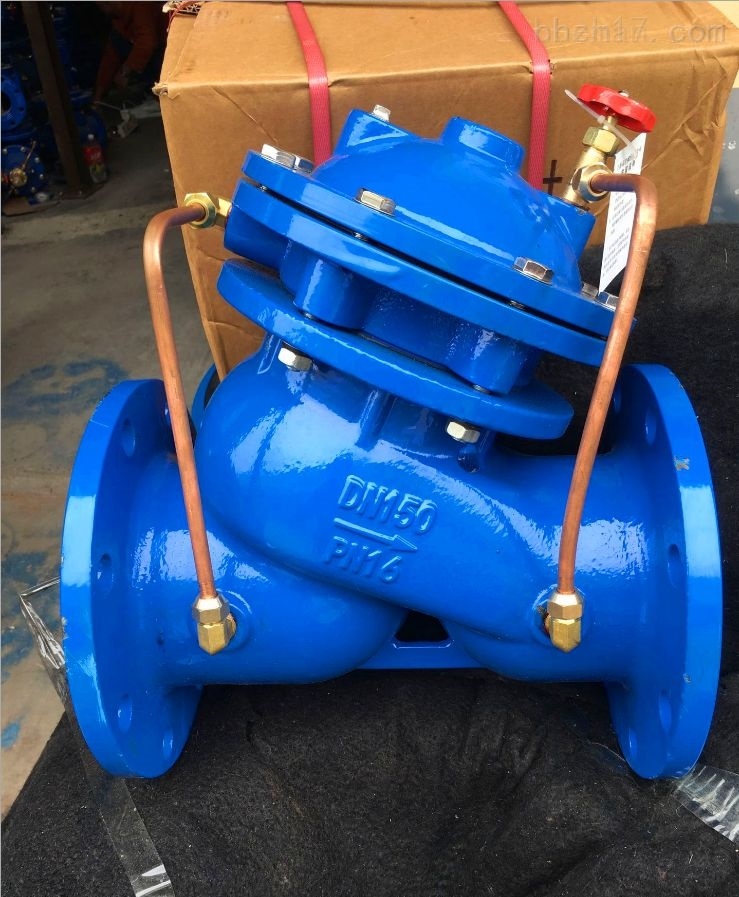

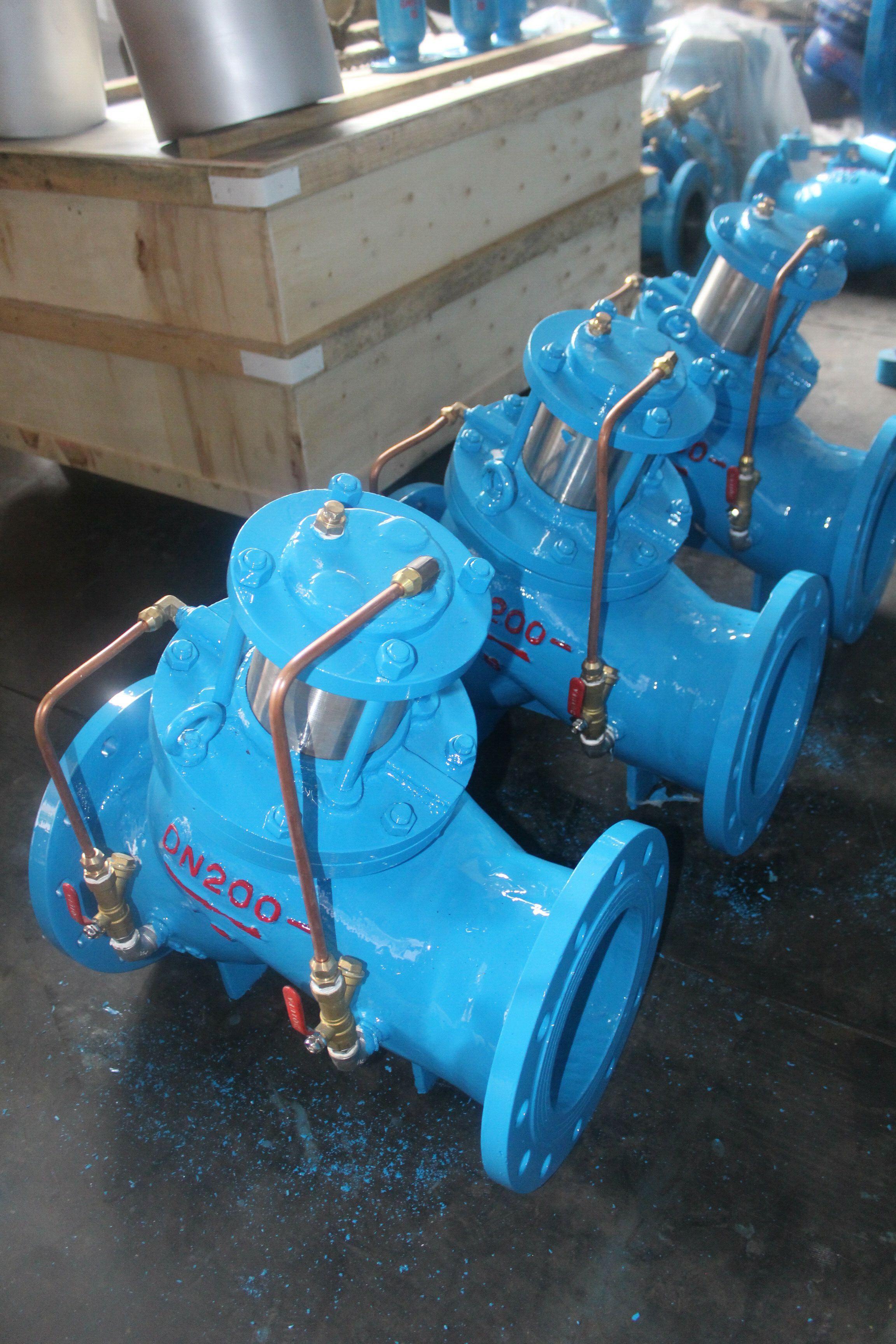

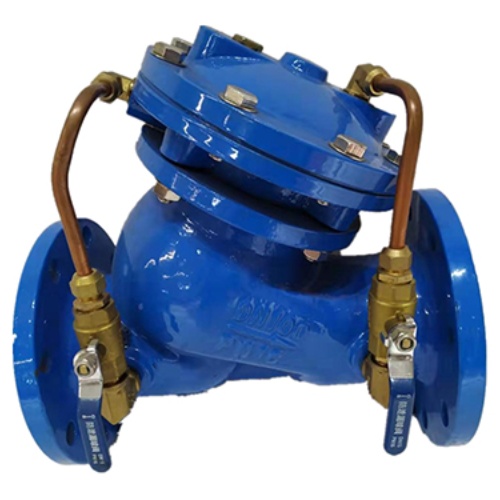

A multifunctional pump control valve consists of a main valve and regulating valve and receiver system, the valve body adopts DC type valve body, the main valve control chamber is diaphragm type or piston type double control chamber structure, the control chamber is a increased by one than the general hydraulic control valve, which increases the control function of the main valve and realizes the multi-functional control of the pump outlet such as slow opening, Visas atidarymas, lėtas uždarymas ir sustojimas, kuris realizuoja daugiafunkcinį siurblio lizdo valdymą vienu vožtuvu ir vieną reguliavimą. Daugiafunkcinis valdymas.

Šis produktas naudojamas aukštybinių pastatų vandens tiekimo sistemose ir kitose vandens tiekimo sistemos siurblio išleidimo angų vamzdynuose, siekiant užkirsti kelią siurblio pradžiai ir susilpninti bei sustabdyti vandens plaktuko dujotiekį, užkirsti kelią vandens srautui apsaugoti siurblį ir išlaikyti vamzdynų saugumą. Norėdami realizuoti siurblio eksploatavimo automatizavimą, supaprastinkite valdymą, sumažinkite darbo jėgą ir pagerinkite patikimumą, žmonės naudoja hidraulinius vožtuvus ir elektrinius vožtuvus, kad pakeistų rankinius vožtuvus, daugybę techninių patobulinimų monobloko vožtuvams, atsirandant lėtai atidaromais ir lėtai uždaromais vožtuvais. vožtuvų tipai.

Vartų vožtuvas

vartų vožtuvas Paprastai yra uždaroje būsenoje, vartų vožtuvas lėtai atidaromas, kai prasideda siurblys, o kai siurblys sustabdomas, vartų vožtuvas greitai uždaromas pirmiausia, o po tam tikro laipsnio lėtai uždarytas. Uždaryti vartų pradžią ir uždarų siurblio vartų sustojimą gali veiksmingai užkirsti kelią siurblio vandens plaktuko atidarymui ir sustabdyti siurblio vandens plaktuką, tuo pačiu sumažinkite variklio apkrovą, kai prasideda siurblys, siurblys ties nuliniu srautu, kai minimali veleno galia, paprastai tik 30% dizaino veleno galios. Kita vartų vožtuvo funkcija yra ta, kad uždarius vartų vožtuvą, jis gali suteikti saugias vožtuvų ir siurblių, tokių kaip užpakaliniai vožtuvai ir siurbliai, sumontuoti tarp vartų vožtuvo ir siurblio, prieigos sąlygas, neleidžiant vandens grąžinti iš slėgio vamzdžio.

Patikrinkite vožtuvą

Patikrinkite vožtuvą apsaugo nuo vandens srauto, kurį sukelia staigus elektros energijos tiekimo nutraukimas, keičiasi kryptis ir apsaugo nuo nugaros. Staigus siurblio išjungimas yra linkęs į vandens plaktuką. Kai geometrinis siurblio galvos aukštis yra didelis, momentinis didelis vandens plaktuko slėgis gali sukelti vamzdžių plyšimą ir rimtas gamybos avarijas.

Vandens plaktuko pašalinimas

Vandens plaktuko eliminatorius gali efektyviai pašalinti visų tipų skysčius perdavimo sistemoje, nereikia sustabdyti skysčių srauto, kai netaisyklingo vandens plaktuko ir transmisijos sistemos antplūdis gali sukelti vandens šoko bangų šoką, kad būtų pašalintas destruktyvių šoko bangų pašalinimas, žaisti apsauginį tikslą. Taigi, kad būtų išvengta vandens plaktuko ant perdavimo vamzdyno pažeidimo būdo, dažnai siurblio slėgio vandens vamzdyje, sumontuotame ant vandens plaktuko eliminatoriaus.

„Trijų viename“ apsauga: kaip daugiafunkciniai valdymo vožtuvai integruoja vartus, patikrinimo ir vandens plaktuko pašalinimo funkcijas

„Storaen“ valdymo vožtuvas iš naujo nustato pramoninio skysčio valdymą, sujungdamas tris kritines funkcijas-„Gate“ vožtuvo izoliaciją, patikrinkite vožtuvo nugaros prevenciją ir pašalinant vandens plaktuką-į vieną, erdvę taupantį dizainą. Pagaminta tradicinių kelių vožtuvų sąrankos, mūsų srauto valdymo vožtuvo ir vandens slėgio valdymo vožtuvų sprendimai supaprastina vamzdynų sistemas, tuo pačiu padidindami saugą ir efektyvumą, todėl jie yra idealūs aukšto vandens tiekimui, pramoninėms siurblinėms ir komunaliniams tinklams.

1. Integruotas vartų vožtuvas: tiksli srauto izoliacija

Šio daugiafunkcinio valdymo vožtuvo esmė yra sunkiųjų vartų vožtuvo mechanizmas, užtikrinantis patikimą įjungimo/išjungimo valdymą priežiūros ar avarinio išjungimo valdymui:

Viso gręžinio praėjimas: lygiagretus vartų dizainas (DN50-DN1400) užtikrina minimalų slėgio nuostolį (≤0,01MPA) ir neribotą srautą, kai jis visiškai atidarytas, pralenkdami įprastus vartų vožtuvus 20% energijos vartojimo efektyvumo.
Dvigubos sėdynės sandarinimas: minkštos gumos arba metalo iki metalo sandarikliai (priklausomai nuo laikmenos) pasiekia burbulą neprarandantį uždarymą, kritiškai svarbūs norint išskirti siurblius ar vamzdynus remonto metu be liekanos srauto rizikos.

2. Integruotas patikrinimo vožtuvas: Automatinė apsauga nuo nugaros srauto

Pašalinus atskiro patikrinimo vožtuvo poreikį, mūsų dizainas turi spyruoklinį diską, kuris akimirksniu uždaromas, kai srautas pasikeičia, apsaugodamas siurblius nuo sugadinto atgalinio srauto:

Mažo krako slėgio dizainas: Diskas atidaromas tik 0,05MPa, užtikrinant sklandų į priekį srautą žemo slėgio sistemose, tuo pačiu uždarant per 0,2 sekundės nuo srauto pasikeitimo-greičiau nei atskirai tikrinant vožtuvus 30%.
Dalelių atsparumas: supaprastintas vožtuvo korpusas sumažina šiukšlių kaupimąsi, todėl jis tinka vandeniui, kuriame yra mažos kietos medžiagos (pvz., Smėlis, skalė), nepakenkiant sandarinimo vientisumui.

3. Išplėstinis vandens plaktuko pašalinimas: kontroliuojama uždarymo technologija

Trečioji integruota funkcija apima tylų vamzdynų žudiką-„Water Hammer“-per dvigubos kontrolės kamerų sistemą:

Lėto šukos mechanizmas: diafragmos arba stūmoklio tipo valdymo kamera (vartotojo atrankos slėgio valdymo vožtuvo tipai) koreguoja uždarymo laiką nuo 3–120 sekundžių, slopindama vandens plaktuko smailę iki ≤1,5x darbinio slėgio (palyginti su 3x tradicinėse sąrankose).
Trijų pakopų operacija:
Greitas pagrindinio disko uždarymas (80% smūgio per 5S), kad būtų sulaikytas didelio greičio srautas;
Laipsniškas bandomojo vožtuvo uždarymas (likęs 20% virš 30–120s), kad būtų pašalintas slėgio viršįtampis;
Automatinis užraktas uždaroje padėtyje, kad išvengtumėte nugaros srauto perjungimo metu.

Pritaikytas jūsų skysčių kontrolės poreikiams

Nesvarbu, ar valdote aukštybinį vandens paskirstymo tinklą, ar pramoninę aušinimo sistemą, mūsų vandens valdymo vožtuvo ir srauto valdymo vožtuvų tipai suteikia neprilygstamą universalumą. Integruotas dizainas ne tik supaprastina techninę priežiūrą, bet ir padidina sistemos patikimumą, pašalinant gedimo taškus tarp atskirų vožtuvų.

Atnaujinkite į „Storaen“ valdymo vožtuvo sprendimą ir patirkite trijų kritinių funkcijų pranašumus viename patikimame pakete – sukurtame jūsų vamzdynams apsaugoti, prailginti siurblio tarnavimo laiką ir supaprastinti operacijas. Šiandien ištirkite mūsų slėgio valdymo vožtuvų tipus ir sužinokite, kodėl protingesnis skysčių valdymas prasideda nuo integruotų naujovių.

Diafragmos ir stūmoklinių valdymo kameros: pagrindinės slėgio reguliavimo technologijos daugiafunkciuose vožtuvuose

„Storaen“ valdymo vožtuvo projektuose pasirinkimas tarp diafragmos ir stūmoklio tipo valdymo kamerų yra labai svarbus norint pasiekti tikslų slėgio reguliavimą ir srauto valdymą. Kaip du pirminiai slėgio valdymo vožtuvų tipai, kiekvienas siūlo unikalius pranašumus, pritaikytus konkretiems pramonės poreikiams – čia, kaip jie veikia ir kur tobulėja.

1. Diafragmos valdymo kameros: sklandus, žemo triukšmo reguliavimas švarioms terpėms

Idealiai tinka vandens tiekimui, ŠVOK ir žemų dalelių sistemoms, diafragmos kameros naudoja lanksčią EPDM arba NBR membraną, kad slėgis būtų perkeltas į judėjimą:

Operacijos principas: Upstream slėgis veikia ant diafragmos, pastumdamas jį žemyn, kad sureguliuotų vožtuvo disko padėtį. Grįžimo pavasaris subalansuoja jėgą, įgalinančią Stepless srauto moduliaciją su minimalia histereze (≤1,5% visos skalės).
Pagrindinės naudos:
Ekonomiškai ir atsparios nuotėkiai: jokių mechaninių sandariklių ar judančių dalių, veikiamų terpėmis, sumažina techninę priežiūrą 20% ir pašalina užteršimo riziką geriamojo vandens ar farmacijos linijose.
Tylus veikimas: minkšta membrana sugeria vibraciją, todėl ją tinka triukšmui jautriai aplinkai, tokioms kaip aukštybiniai pastatai (triukšmas ≤65DB veikimo metu).
Apribojimai ir specifikacijos: Geriausias slėgiui iki 6,3MPa ir temperatūros -10 ° C -80 ° C; Nerekomenduojama abrazyviniams skysčiams. Įprasta mūsų vandens slėgio valdymo vožtuvo ir srauto valdymo vožtuvų modeliams, skirtoms komunalinėms reikmėms.

2. Stūmoklinių valdymo kameros: sunkiųjų padarinių aukšto slėgio, atšiaurios žiniasklaidos priemonės

Pramoniniams procesams, apimantiems aukštą slėgį, aukštą temperatūrą ar daleles pakrautus skysčius (pvz.:

Operacijos principas: cilindrinis stūmoklis (ketaus arba 316L nerūdijančio plieno) hidraulinį ar pneumatinį slėgį paverčia tiesiniu judesiu, tiesiogiai įjungdamas vožtuvo kotą dideliu sukimo momentu (iki 500N · m).
Pagrindinės naudos:
Ekstremalus atsparumas slėgiui: tvarko iki 10,0MPa ir iki 150 ° C temperatūra, aukšto slėgio scenarijais, tokiomis kaip pramoninės katilo sistemos, pralenkia diafragmus 60%.
Tarpusavio tolerancija: kietai chromuotas stūmoklio paviršius atspindi įbrėžimus nuo smėlio, masto ar dumblo, užtikrinant 50 000 ir daugiau ciklo gyvybę abrazyvinėje aplinkoje-kritiškai-kasybos ar chemijos gamykloms.
Projektavimo pastabos: pasižymi dvigubo kryptiniu mechanizmu, siekiant užkirsti kelią šoniniam judėjimui, sumažinti sėdynių nusidėvėjimą ir palaikyti sandarinimo tikslumą (nuotėkis ≤0,01% vardinio srauto).

Kada pasirinkti diafragmą ir stūmoklį?

Terpės tipas: švarų skysčių/dujų diafragma; Nešvarų skysčių stūmoklis, didelio klampumo terpė (pvz., Tepimo alyva) arba garai.
Valdymo tikslumas: „Diafragm“ siūlo smulkesnį koregavimą (0,5% skiriamoji geba); Stūmoklis teikia pirmenybę galiai ir ilgaamžiškumui.
Pramonės tinkama:
Diafragma: vandens pasiskirstymas, pastato automatizavimas (vandens valdymo vožtuvo pritaikymai).
Stūmoklis: naftos chemijos, energijos gamybos ir sunkiosios pramonės šakos (suporuotas su mūsų srauto valdymo vožtuvų tipais proceso vamzdynams).

„Storaen“ inžinerinė kompetencija

Tinkinimo parinktys: Abu dizainai atitinka valdymo vožtuvų dydžio standartus (ISO 5208, GB/T 17213), su konfigūruojamu takto ilgiu (25–300 mm) ir grįžtamojo ryšio jutikliais (4–20m) automatizuotoms sistemoms.
Patikimumo atnaujinimai: diafragmos pasižymi anti-rankos aramidų armatūra; Stūmokliai apima savaime suteptus PTFE žiedus, trintį sumažina 30%, palyginti su generiniais modeliais.

Padarykite teisingą pasirinkimą savo sistemai

Nesvarbu, ar jums reikia diafragmos tikslumo, ar stūmoklio tvirtumo, „Storaen“ valdymo vožtuvo tirpalai užtikrina optimalų slėgio reguliavimą jūsų unikaliam darbinei būklei. Suprasdami šias pagrindines technologijas, galite pasirinkti idealų slėgio valdymo vožtuvo tipą, kad padidintumėte efektyvumą, sumažintumėte prastovą ir atitiktumėte reikliausius pramonės standartus. Susisiekite su mumis šiandien ir išsiaiškinkite, kaip mūsų inžinerinė patirtis gali padidinti jūsų skysčių valdymo sistemą.

Darbo principas

(1) Kai siurblys sustabdomas, vožtuvo plokštė uždaroma išleidimo angoje ir viršutinė diafragmos kamera esant statiniam slėgiui.

(2) Kai prasideda siurblys, vandens slėgis perduodamas į apatinę kamerą iš apykakimo vamzdžio, o pagrindinė vožtuvo plokštė ir lėto uždarymo vožtuvo plokštė lėtai atidaroma po vandens slėgiu prie įleidimo angos ir apatinę kamerą.

(3) Esant slėgiui įleidimo angoje, vožtuvo plokštė pakyla iki maksimalios atidarymo būsenos, atidarymo aukštis nustatomas pagal srauto greitį.

(4) Tuo metu, kai siurblys sustoja, srauto greitis ir slėgis staiga sumažėja, o pagrindinė vožtuvo plokštė pradeda slysti žemyn po sunkio jėgos.

(5) Kai srauto greitis yra artimas nuliui, pagrindinis vožtuvas uždarytas, pagrindinė vožtuvo plokštė paliekama ant reljefo skylių, kad susilpnintų vandens plaktuko poveikį; Pagrindinė vožtuvo plokštelė, formuojant slėgio skirtumą tarp apatinės ir viršutinės, vožtuvo išleidimo vandens slėgio nuo apvedimo vamzdžio į viršutinę ertmę, kad būtų galima skatinti diafragmos slėgio plokštę, kad apatinė ertmės vanduo, išleidžiamas į vožtuvo įleidimo angą, lėto uždarymo vožtuvo plokštelė pradėjo sulėtinti.

(6) Lėtai uždarymo vožtuvo plokštė visiškai uždaro kanalizacijos angą, o vožtuvas atgal į pradinę siurblio būseną.

Pagrindinė struktūra

Bendras vožtuvo dydis yra panašus į įprastą patikrinimo vožtuvą ir susideda iš pagrindinio vožtuvo ir išorinių priedų. Tarp jų pagrindinį vožtuvą sudaro vožtuvo korpusas, slėgio plokštė ir diafragma, didelė vožtuvo plokštė, lėto uždarymo vožtuvo plokštė, vožtuvo sėdynė, stiebo mazgai ir kiti komponentai. Lėtai uždarymo vožtuvo plokštė yra prijungta prie slėgio plokštės ir diafragmos su stiebo mazgu, diafragma paspaudžiama tarp vožtuvo dangčio ir diafragmos sėdynės, o diafragmos judėjimas aukštyn ir žemyn skatina lėtą uždarymo vožtuvo plokštę aukštyn ir žemyn.

Vožtuvo stiebas praeina per didelės vožtuvo plokštelės centrinę skylę, todėl didelė vožtuvo plokštė gali slysti išilgai vožtuvo koto tam tikrame diapazone. Paprastai didžioji vožtuvo plokštė paspaudžia ant vožtuvo sėdynės pagal savo svorį, kad vožtuvas būtų uždaroje būsenoje. Daugiafunkciniai siurblio valdymo vožtuvo išoriniai priedai yra sumontuoti iš abiejų vožtuvo diafragmos ir vožtuvo įleidimo ir išleidimo vamzdžio, apatinės diafragmos kameros ir jungiamojo vamzdžio vožtuvo įleidimo pusės yra įrengtos valdymo vožtuvai, filtrai ir specialus vožtuvo vožtuvas.

Viršutinė diafragmos ertmė ir vožtuvo vamzdžio išleidimo vamzdžio vožtuvas yra tik su filtru ir valdymo vožtuvu. Didelės vožtuvo plokštės ir lėto uždarymo vožtuvo plokštės judėjimas ir padėtis pagrindiniame vožtuve lemia vožtuvo darbo būsenos pokyčius ir atidarymą bei uždarymą. Vožtuvo išoriniai priedai ir vamzdynai bet kuriuo metu prieš ir po vožtuvo slėgio keičiasi vožtuvu diafragma, padalyta į viršutinę ir apatinę kameras, kontroliuojant didelės vožtuvo plokštelės ir lėto uždarymo vožtuvo plokštės judėjimą, ir tai gali būti koreguojama per priedą, kad pakeistų didelę vožtuvo plokštę ir lėto uždarymo vožtuvo plokštelės greitį, kad vožtuvo atidarymas ir lėto uždarymo laikas būtų pakeistas.

Darbinis slėgis

Šis daugiafunkcinio valdymo siurblio vožtuvo darbinis slėgis 1,0MPa, 1,6MPa, 2,5MPa, 4,0MPa, 6,4MPa, 10,0MPa šešis, veiksmo slėgis yra didesnis arba lygus 0,03MPa, terpės temperatūra 0–80 ℃, lėto uždarymo laikas gali būti sureguliuotas 3–120, o vamzdyno srauto greitis-2m / S slėgis. Vandens plaktukas yra mažesnis nei 1,5 karto didesnis už darbinį slėgį, vardinio kalibro DN50-DN1400. Vamzdyno srauto greitis yra 2m/s, kai slėgio nuostolis yra mažesnis nei 0,01MPa, vandens plaktuko didžiausia vertė yra mažesnė nei 1,5 karto didesnė už darbinį slėgį, nominaliojo kalibro DN50-DN1400.

Pagrindinės diegimo matmenys: (Vienetas: mm)

Kokia yra valdymo vožtuvo funkcija?

Valdymo vožtuvas yra gyvybiškai svarbus įvairių pramoninių ir gamybos procesų komponentas, atliekantis esminę skysčių srauto reguliavimo sistemoje funkciją. Šie vožtuvai yra labai svarbūs norint išlaikyti norimas eksploatavimo sąlygas vamzdynuose, rezervuaruose ir kitose skysčių tvarkymo įrenginiuose. Valdymo vožtuvo funkcijos supratimas yra labai svarbus inžinerijos, gamybos ir procesų valdymo specialistams.

Pagrindinis valdymo vožtuvo tikslas yra modifikuoti skysčio srauto greitį, nesvarbu, ar tai skystis, ar dujos, remiantis apibrėžtų parametrų rinkiniu. Tai pasiekia koreguodama savo padėtį reaguodama į valdiklio signalus, kurie gali būti rankinis operatorius arba automatinė sistema. Šis koregavimas padeda išlaikyti specifinius proceso kintamuosius, tokius kaip slėgis, temperatūra ir srautas, neviršijant nustatytų ribų.

Valdymo vožtuvai naudoja įvairius mechanizmus savo funkcijai atlikti. Įprasti tipai yra rutulio, rutulio ir drugelio vožtuvai, kiekvienas skirtas skirtingiems srauto valdymo scenarijams. Pateikdamas tikslią srauto charakteristikų kontrolę, valdymo vožtuvas vaidina svarbų vaidmenį gerinant efektyvumą ir saugumą pramoniniuose procesuose.

Be to, tinkamas valdymo vožtuvų veikimas tiesiogiai daro įtaką sistemos našumui ir patikimumui. Kai šie vožtuvai veikia teisingai, jie užkerta kelią tokioms problemoms kaip slėgio bangoms, srauto nestabilumui ir nutekėjimui. Priešingai, netinkamai veikiantys valdymo vožtuvai gali sukelti brangų prastovą, saugos pavojų ir pažeistą produkto kokybę.

Apibendrinant galima pasakyti, kad valdymo vožtuvo funkcija yra užtikrinti tikslų ir efektyvų skysčių srauto reguliavimą įvairiose programose. Jų vaidmuo yra būtinas palaikant optimalias eksploatavimo sąlygas, didinant energijos vartojimo efektyvumą ir apsaugant bendrą sistemos vientisumą. Taigi norint pasiekti bet kokią skysčių apdorojimo aplinkoje, būtina suprasti ir įgyvendinti veiksmingus valdymo vožtuvų strategijas.

Valdymo vožtuvų tipai ir programos

Valdymo vožtuvai yra būtini įvairių pramoninių procesų komponentai, atsakingi už skysčių srauto reguliavimą keičiant srauto praėjimo dydį, kaip nurodo valdiklis. Skirtingų valdymo vožtuvų tipų ir jų pritaikymo supratimas yra labai svarbus norint optimizuoti sistemos veikimą ir užtikrinti veiklos saugą.

Vienas iš pagrindinių valdymo vožtuvų tipų yra „Globe“ vožtuvas, žinomas dėl puikių droselio galimybių. Jame yra sferinės formos korpusas, leidžiantis kontroliuoti srautą ir paprastai naudojamas garų, vandens ir oro pritaikymuose elektrinėse ir cheminio perdirbimo įrenginiuose.

Kitas dažnas tipas yra rutulinis vožtuvas, kuriam būdinga greita išjungimo galimybė. Šis vožtuvas naudoja besisukantį rutulį srautui valdyti ir dažniausiai naudojamas programose, kurioms reikalingas sandariai sandarinimas ir minimalus slėgio kritimas, pavyzdžiui, vandens valymo įrenginiuose ir naftos bei dujotiekio vamzdynuose.

Drugelio vožtuvai taip pat paplitusios įvairiose programose, skirtos įjungti ir droselio paslaugas. Dėl kompaktiško dizaino ir lengvo pobūdžio jie yra tinkami didelės apimties ir didelio srauto programoms, tokioms kaip ŠVOK sistemos ir vandens paskirstymo tinklai.

Kalbant apie tikslumą ir reagavimą, elektromagnetiniai valdymo vožtuvai yra plačiai naudojami automatinėse sistemose. Šie vožtuvai naudoja elektrinius signalus, kad veiktų, ir dažnai randami drėkinimo sistemose ir pramoninės automatizavimo procesuose.

Galiausiai „Globe“ stiliaus valdymo vožtuvai suteikia geresnį našumą kritinėms reikmėms, kai būtina tiksliai reguliuoti srautą. Šie vožtuvai dažnai įgyvendinami griežtoje aplinkoje, tokioje kaip cheminė gamyba ir naftos naftos perdirbimo gamyklos, kur svarbiausia yra tiksli kontrolė.

Apibendrinant galima pasakyti, kad valdymo vožtuvo pasirinkimas priklauso nuo specifinių taikymo reikalavimų, įskaitant srauto charakteristikas, slėgio kritimus ir eksploatavimo efektyvumą. Įvairių valdymo vožtuvų tipų ir jų pritaikymo supratimas gali žymiai pagerinti sistemos patikimumą ir efektyvumą, todėl jie yra kritinis bet kokio pramoninio proceso aspektas.
