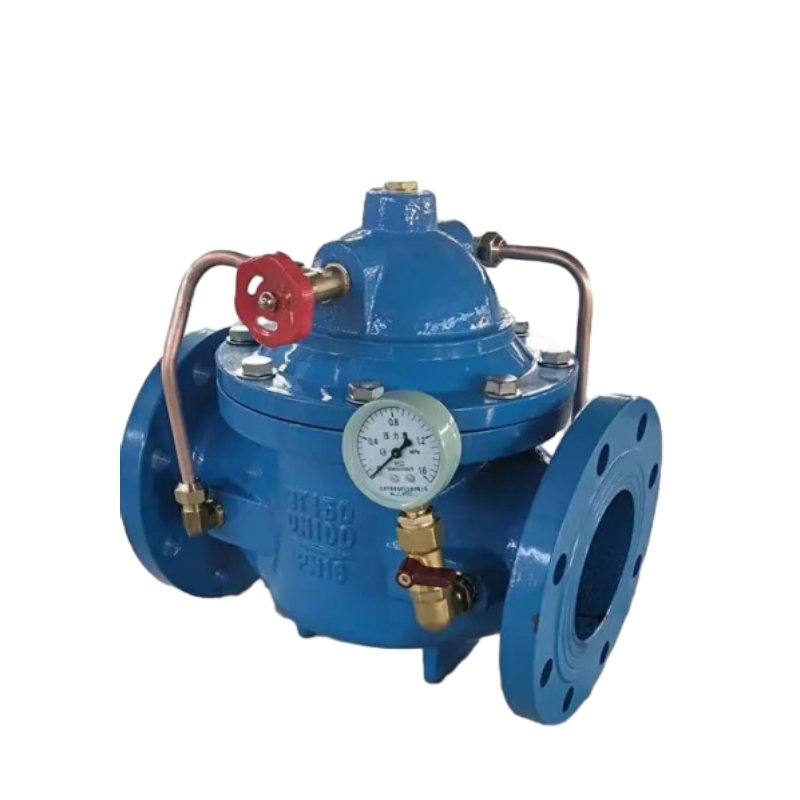

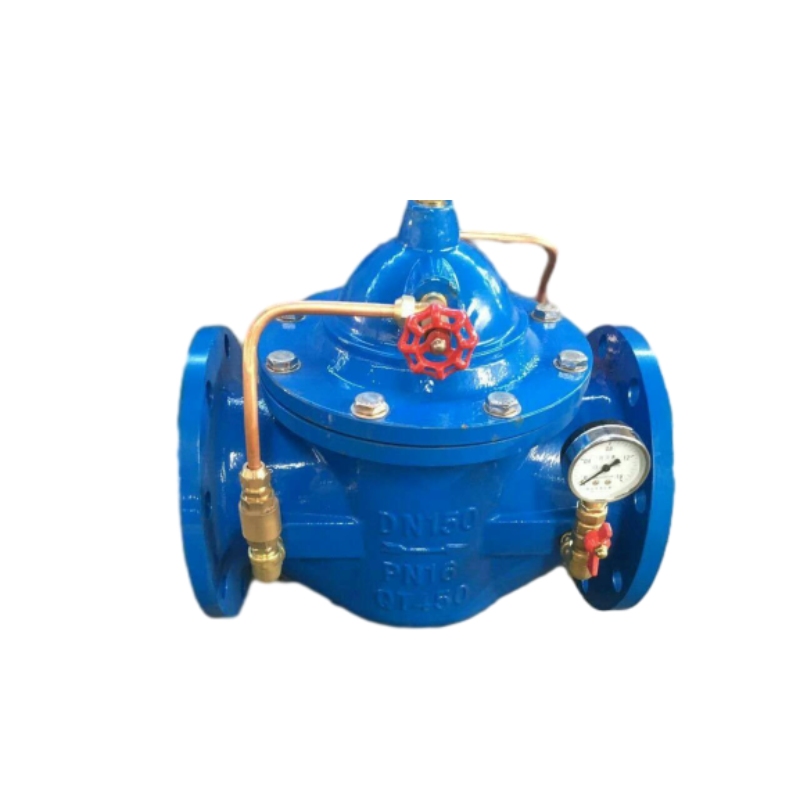

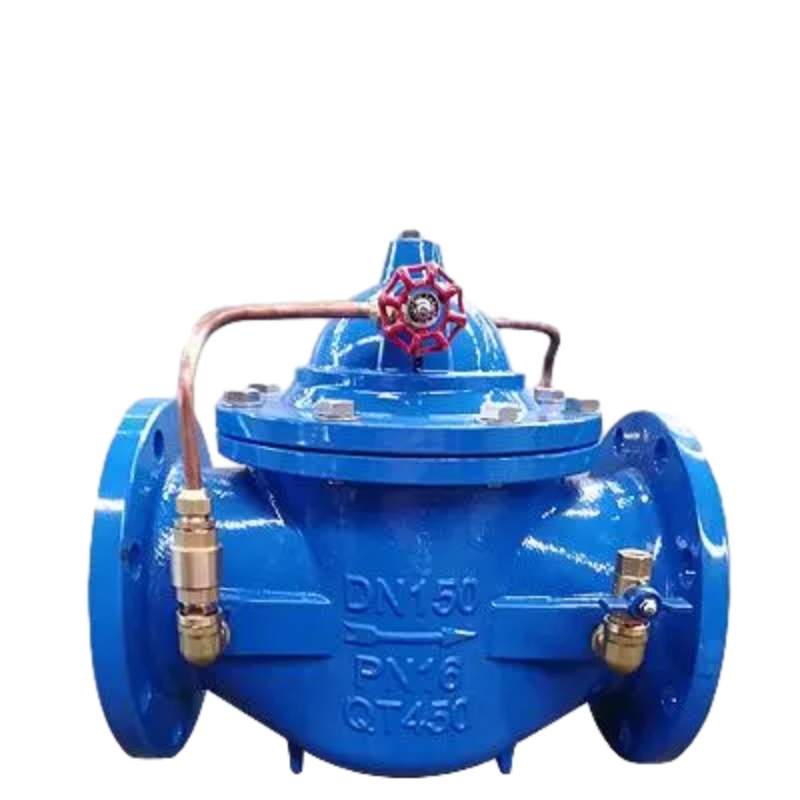

Lėtas uždarymo kontrolės vožtuvas

300x lėtas duslintuvo patikrinimo vožtuvas turi naują struktūrą, gerą sandarinimo efektą, mažą pasipriešinimą, didelį srautą, ilgą tarnavimo laiką ir pan. Gali valdyti pagrindinio vožtuvo atidarymo ar uždarymo greitį, gali būti sureguliuotas pagal sceną iki geros darbinės būklės, gali būti vandens plaktuko reiškinys, kad būtų pasiektas lėtai uždarymo duslintuvo poveikis.

Lėtai uždarymo vožtuvų pranašumai šiuolaikinėse programose

Skysčių valdymo sistemų srityje vožtuvų technologijos pasirinkimas yra labai svarbus užtikrinant efektyvumą ir ilgaamžiškumą. Viena iš labiausiai paveiktų naujovių šioje srityje yra lėtas uždarymo patikrinimo vožtuvas, kuris siūlo daugybę privalumų įvairioms pramonės programoms.

Visų pirma, pagrindinis lėto uždarymo patikrinimo vožtuvo pranašumas yra jo sugebėjimas išvengti vandens plaktuko – reiškinio, kuris atsiranda, kai skystis judantis verčiamas sustoti ar keistis kryptimi. Tai gali sukelti stiprų slėgio padidėjimą vamzdynuose, todėl gali būti padaryta žala tiek vamzdynų sistemoms, tiek su ja susijusi įranga. Šių vožtuvų lėtas uždarymo bruožas leidžia laipsniškai sumažinti srauto greitį, efektyviai sušvelninti smūgio bangas ir apsaugoti infrastruktūrą.

Be to, lėtas uždarymo tikrinimo vožtuvai padeda padidinti veiklos efektyvumą. Kontroliuodami vožtuvo uždarymo greitį, šie įtaisai sumažina energijos nuostolius skysčio tranzito metu ir sumažina turbulenciją sistemoje. Šis efektyvumas reiškia mažesnes eksploatavimo išlaidas ir pagerino bendrą sistemos patikimumą, todėl tai yra palankesnis pasirinkimas įvairiuose sektoriuose, įskaitant vandens valymą, naftos ir dujas bei cheminį apdorojimą.

Kitas reikšmingas pranašumas yra padidėjęs paties vožtuvo gyvenimo trukmė. Tradiciniai tikrinimo vožtuvai, kai jie greitai uždaromi, dažnai patiria per daug nusidėvėjimo. Priešingai, lėtai uždarymo vožtuvai veikia mažiau streso veikimo metu, todėl sumažėja priežiūros išlaidos ir ilgesnis tarnavimo laikas. Šis patvarumas yra ypač naudingas aukštai paklausiai aplinkoje, kai reguliari, kad palaikymas gali sukelti brangią prastovą.

Apibendrinant galima pasakyti, kad lėto uždarymo tikrinimo vožtuvų pranašumai yra dideli. Dėl jų galimybės sušvelninti vandens plaktuką, padidinti eksploatavimo efektyvumą ir pratęsti įrangos tarnavimo laiką, todėl jie tampa svarbiu šiuolaikinių skysčių sistemų komponentu. Kadangi pramonės šakos ir toliau siekia patikimų ir ekonomiškų sprendimų, lėto uždarymo tikrinimo vožtuvo populiarumas padidės, sustiprinant savo, kaip pagrindinio efektyvaus skysčių valdymo valdymo žaidėjo, poziciją.

"Vandens plaktukas Buster ": Kaip 300x lėtas uždarymo patikrinimo vožtuvas Tames 99% vamzdynų viršįtampių su dvigubos kameros dizainu

„Storaen“ lėtai uždaromas patikrinimo vožtuvas iš naujo nustato vamzdynų saugumą, integruodamas revoliucinę dviejų vandenų kamerų sistemą, specialiai sukurtą siekiant pašalinti destruktyvų vandens plaktuko poveikį siurbimo sistemose. Skirtingai nuo tradicinių negrįžtančių vožtuvų, kurie rizikuoja staigiai uždaryti ir slėgio viršįtampius, mūsų 300x modelis sujungia greitą pradinį uždarymą su kontroliuojamu laipsnišku uždarymu, todėl tai yra pagrindinis sprendimas aukštybiniams pastatams, pramoniniams vamzdynams ir vandens valymo įrenginiams.

Dviejų kamerų technologijos magija

Šio atbulinės eigos prevencijos vožtuvo šerdyje yra dviejų dalių hidraulinis mechanizmas:

1. Viršutinės ir apatinės vandens kameros: stūmoklio stiliaus diskas padalina vožtuvą į dvi kameras, sujungtas su tiksliu adatos vožtuvu, kuris reguliuoja skysčio srautą tarp jų.

1 etapas: Greitas avarinis uždarymas (80% smūgio per 2 sekundes): Kai siurblys sustoja, diskas greitai užsimerkė, kad būtų sulaikytas didelio greičio srautas, užkirstas kelias nedelsiant sugadinti siurblius ir vožtuvus, kritiškai svarbūs apsaugoti brangią įrangą, pavyzdžiui, išcentrinius siurblius.
2 etapas: laipsniškas slėgio mažinimas (likęs 20% smūgio per 10–60 sekundžių): Adatos vožtuvas kontroliuoja vandens srautą nuo viršutinės iki apatinės kameros, leisdamas diskui lėtai ir tolygiai užsidaryti, išsklaidydamas likutinį slėgį ir slopindamas vandens plaktuko smailę iki ≤1,5x darbinio slėgio – 99% efektyviau nei standartiniai vožtuvai.

Kodėl dviguba kamera pralenkia kitų tipų patikrinimo vožtuvus

Triukšmo ir vibracijos kontrolė: Lėtai galutinis uždarymas pašalina „vandens plaktuko sprogimą“, sumažindamas triukšmą 40%, palyginti su greito uždarymo modeliais-gyvenamosiose vietose ar triukšmui jautrių įrenginių.
Išplėstinė įrangos tarnavimo laikas: Sumažindamas slėgio viršįtampius, jis supjausto siurblio sandariklio nusidėvėjimą 30% ir vožtuvo sėdynės erozija 50%, o įprasta 1/2 vienpusio vožtuvo arba 2 colių tikrinimo vožtuvų pralenkia atšiaurioje aplinkoje.

Universalus įvairių programų dizainas

Galima įsigyti nuo 1/2 patikrinimo vožtuvo (DN15) iki 2 colių patikrinimo vožtuvo (DN50) ir už jo ribų (iki DN600), 300x modelis prisitaiko prie įvairių sistemų:

Medžiagos parinktys:

Kalioji geležis: ekonomiškai efektyvus pramoniniam vandeniui/dujoms (1,0–2,5MPa, -10 ° C -80 ° C).
Žalvaris: atsparus korozijai geriamojo vandens ar jūrininkams (idealiai tinka nerūdijančio plieno patikrinimo vožtuvo alternatyvoms, esant žemo slėgio sąrankoms).
Nerūdijančio plieno 316: sunkiųjų cheminių terpių arba aukštos temperatūros scenarijai (iki 150 ° C).

Diegimo lankstumas: flanšuotos jungtys (RF/FF) atitinka ASME B16.5 ir GB/T 17241.6, sklandžiai pritaikydami tiek naujus vamzdynus, tiek į modifikavimo projektus.

Pagrindinė našumo metrika

Žemo slėgio aktyvinimas: pradeda uždaryti tik 0,05MPa, užtikrinant patikimą veikimą žemos galvutės sistemose.
Minimalus srauto pasipriešinimas: supaprastintas disko dizainas sumažina slėgio sumažėjimą 25%, palyginti su sūpynės tipo vožtuvais, optimizuodamas energijos efektyvumą.
Ciklo tarnavimo laikas: 50 000 ir daugiau operacijų be sėdynės nusidėvėjimo-pramonės vidurkis lėtai uždaro tikrinimo vožtuvus.

Pasirinkite savo sistemos tinkamą patikrinimo vožtuvą

Nesvarbu, ar jums reikia mažos ŠVOK kilpos 1/1/2 vožtuvo, ar didelis DN300 modelis pramoniniam siurbimui, „Storaen“ dvigubos kameros technologija užtikrina neprilygstamą apsaugą. Skirtingai nuo bendrų skirtingų tipų tikrinimo vožtuvų, kurie kompromituoja dėl saugos ar efektyvumo, mūsų 300X modelis suteikia tris kritinius pranašumus viename: atgalinio srauto prevencija, vandens plaktuko pašalinimas ir triukšmo mažinimas.

Atnaujinkite savo vamzdyno saugą šiandien, naudodamiesi lėtai uždarant patikrinimo vožtuvą, kuriuo pasitiki inžinieriai. Naršykite „Storaen“ asortimentą ir sužinokite, kaip intelektualus dizainas keičia skysčių valdymą, nes vamzdynuose prevencija visada yra geresnė nei taisymas.

Ketaus ir žalvario medžiagos: atsparus korozijai atrankos vadovas, skirtas lėtai uždaryti vožtuvus

Tinkamos medžiagos pasirinkimas lėtai uždarant vožtuvą yra labai svarbus norint užtikrinti ilgaamžiškumą ir našumą, ypač kai reikia spręsti korozinę terpę. „Storaen“ siūlo dvi pagrindines variantus – geležies ir žalvarius – kiekvienas pritaikytas konkrečioms pramoninėms ir komercinėms reikmėms. Šis vadovas padeda jums naršyti jų skirtumus ir pasirinkti optimalų jūsų dujotiekio poreikių sprendimą, tuo pačiu tyrinėdami, kaip jie lyginami su kitų tipų tikrinimo vožtuvais.

1.

Patikrinkite vožtuvą ketaus (pvz., QT450 Kaliple geležis) yra griežtos, aukšto slėgio aplinkos pasirinkimas. Kai tempimo stipris yra 450MPa, jis atlaiko slėgį iki 2,5MPa ir temperatūra nuo –10 ° C iki 80 ° C, todėl jis idealiai tinka abrazyviniams skysčiams, tokiems kaip nuotekos, pramoninis vanduo ar dalelių apkrauta terpė. Jo tvirta paviršiaus tekstūra užtikrina patikimą sandariklį, kuris nėra grįžtamasis vožtuvų, o nuotėkis sumažina nuotėkį didelio srauto sistemose. Nors natūraliai atsparūs lengvoms korozijoms (pH 6–8), pasirenkamos epoksidinės dangos padidina apsaugą nuo vidutinio rūgščių/šarvų. Tačiau jis netinka jūros vandeniui ar agresyvioms cheminėms medžiagoms – OPT tokiais atvejais nerūdijančio plieno vožtuvams.

Geriausia: pramoniniai vamzdynai, nuotekų augalai ir ŠVOK sistemos, kuriose susirūpinimą kelia dilimas ir aukštas slėgis. Gerai poros su pilotu valdomais vožtuvais automatinėse siurblinių stotyse.

2. Žalvaris: tikslumas ir grynumas švarioms laikmenoms

Žalvario patikrinimo vožtuvai (pvz. Jų sklandus paviršiaus apdaila (RA 3.2) atitinka FDA geriamojo vandens ir maisto produktų vamzdynų standartus, todėl jie yra idealūs geriamojo vandens sistemoms ar jūrinėms sąrankoms. Lengvesni nei ketaus, jie supaprastina montavimą sandariose vietose, tokiose kaip gyvenamasis vandentiekis su 1/2 vienpusio vožtuvo vožtuvais. Žalvaris priešinasi gėlo vandens, garo (≤ 1550 ° C) ir neoksiduojančioms rūgštims, tačiau gali korozuoti amoniako ar aukštos temperatūros jūros vandenį-primena nikeliuotus cheminio patikrinimo vožtuvus tokioms sąlygoms.

Geriausia: geriamojo vandens sistemos, jūriniai pritaikymai ir nedidelio masto pramoninės sąrankos (pvz., 2 colių tikrinimo vožtuvai katilo tiekimo linijose). Puikiai tinka „Atgal prevencer“ vožtuvams gyvenamuosiuose pastatuose dėl atitikties be švino.

Pagrindiniai sprendimų veiksniai

TENDRINĖS TIPAS: Nešvarūs, dalelės pakrauti skysčiai naudoja ketaus; Pasirinkite žalvaris, skirtas švariam vandeniui ar maisto rūšies laikmenoms.
Slėgis/temperatūra: ketaus tvarko aukštesnį slėgį (iki 2,5MPa), bet mažesnę tempą (80 ° C maks.); Žalvaris tinka vidutiniam slėgiui (≤1,6MPa) ir geresniam šilumos laidumui.
Higiena ir montavimas: žalvaris teikia pirmenybę grynumui ir lengvumui montuoti mažais skersmenimis; Ketaus siūlo didelių vamzdynų ekonomiškumą (DN50 – DN600).

Kada apsvarstyti nerūdijančio plieno

Ekstremalios ėsdinančios aplinkos (jūros vanduo, druskos rūgštis) „Storaen“ nerūdijančio plieno patikrinimo vožtuvai (304/116L) suteikia didesnį atsparumą, nors ir didesne kaina. Tai yra idealu už nugaros tikrinimo vožtuvams chemijos gamyklose ar jūroje esančiose platformose, kur ilgalaikis patikimumas viršija pradines investicijas.

Padarykite teisingą pasirinkimą savo sistemai

Pasirinkimas tarp ketaus ir žalvario lėtai uždaromam patikrinimo vožtuvui priklauso nuo jūsų žiniasklaidos agresyvumo, slėgio poreikių ir higienos reikalavimų:

Pramoninis tvirtumas: rinkitės ketaus, kad būtų galima valdyti dilimą ir aukštą slėgį.
Švaros sistemos ir maži dydžiai: pasirinkite žalvaris grynumui ir lengvai montavimui.
Ekstremali korozija: atnaujinkite į nerūdijantį plieną, kad būtų galima naudoti agresyvias chemines medžiagas ar jūrininkams.

„Storaen“ medžiagos yra sukurtos taip, kad atitiktų įvairių tipų tikrinimo vožtuvus su jūsų unikaliomis darbo sąlygomis, užtikrinant ne tik prevencijos prevenciją, bet ir ilgalaikį našumą. Naršykite mūsų asortimentą šiandien ir pritvirtinkite savo dujotiekį tinkama medžiaga, sukurta iki patvarumo, skirtų efektyvumui.

Nominalus slėgis: 1,0MPA-1,6MPA-2.5MPA

Žemas veikimo slėgis: ≥0,02MPa

Specifikacijos kalibras: nuo 50 iki 600 mm

Vidutinė temperatūra: nuo 0 iki 80 laipsnių

Taikoma terpė: švarus vanduo

Ryšio forma: flanšas

Korpuso medžiaga: ketaus ar žalvario

Šis vožtuvas turi dvi vidines vandens kameros kompozicijas: diafragmą po vandens kanalo ribos vandens kamera (atverta didelė sritis, esanti šalia vamzdžio skersmens ploto), diafragma ant vandens kameros, esančios slėgio kameroje, kai teka, kai siurblys nustoja veikti, dėl liekanos. Vožtuvas po slėgio į viršutinę vandens kamerą kartu su padidėjusiu slėgiu vandens kameroje, kad ribos lėtai uždarytų iki likusių 10% lėto duslinimo duslintuvo vaidmens uždarymo.

1. Įdiekite filtrą prieš 300 kartų lėtai uždaromą duslintuvą tikrinant vožtuvą. Galite pasirinkti diegti a Y tipo filtras arba krepšelio filtras.
2. Įdiegimo metu atkreipkite dėmesį į rodyklės, žyminčios ant vožtuvo korpuso, kryptį. Norėdami palengvinti techninę priežiūrą, turėtumėte palikti vietą aplink patikrinimo vožtuvą.
3. Atitinkamo skersmens stotelės vožtuvas turėtų būti sumontuotas vietoje, kur vandens šaltinis gali būti nukirstas, kai taisomas 300x lėtai uždaromas duslintuvo vožtuvas.

Lėtai uždarymo tikrinimo vožtuvo DUK

Kam naudojamas lėtas uždarymo vožtuvas?

Lėtai uždarymo tikrinimo vožtuvas yra skirtas užkirsti kelią vamzdynų sistemų srautui, tuo pačiu sumažinant vandens plaktuko efektus, kuriuos sukelia staigūs sustojimai. Leisdamas vožtuvui uždaryti palaipsniui, jis užtikrina sklandų perėjimą, kuris apsaugo jūsų sistemą ir prailgina jūsų santechnikos komponentų eksploatavimo laiką.

Kaip veikia lėtas uždarymo vožtuvas?

Šis vožtuvas veikia per specializuotą dizainą, kuriame naudojamas kontroliuojamas uždarymo mechanizmas. Sustojus skysčio srautui, vožtuvas užsidaro lėtai, o ne staiga, užkertant kelią slėgio viršūnėms ir galimą pažeidimą. Ši savybė yra ypač svarbi programose, kuriose yra siurbliai, katilai ir kita įranga, jautria hidrauliniams smūgiams.

Kokios medžiagos naudojamos statant lėtą uždarymo patikrinimo vožtuvą?

Mūsų lėtas uždarymo vožtuvas paprastai yra pagamintas iš aukštos kokybės medžiagų, tokių kaip žalvaris ar nerūdijantis plienas, užtikrinantis patvarumą ir atsparumą korozijai. Medžiagų pasirinkimas ne tik padidina našumą, bet ir garantuoja ilgalaikį veikimą įvairiose aplinkose.

Ar galima įdiegti lėtą uždarymo patikrinimo vožtuvą bet kokia orientacija?

Taip, mūsų lėto uždarymo patikrinimo vožtuvas yra skirtas universaliam montavimui. Jis gali būti įdiegtas horizontalioje arba vertikalioje orientacijoje, todėl jis tinka skirtingoms vamzdynų konfigūracijoms. Tačiau mes rekomenduojame konsultuotis su diegimo gairėmis, kad būtų galima optimaliai našumui.

Ar reikalinga priežiūra lėtai uždarymo vožtuvui?

Nors lėto uždarymo patikrinimo vožtuvas yra skirtas minimaliai techninei priežiūrai, norint užtikrinti optimalią funkcionalumą, rekomenduojama periodiškai tikrinti. Patikrinkite, ar nėra statybos, atliekant vaizdinius tikrinimus dėl nutekėjimo ar nusidėvėjimo, ir užtikrinant, kad mechanizmas be kliūčių padės prailginti jo tarnavimo laiką.

Kokie yra lėto uždarymo vožtuvo naudojimo, palyginti su standartiniais patikrinimo vožtuvais, pranašumus?

Pagrindinis lėto uždarymo tikrinimo vožtuvo pranašumas, palyginti su standartiniais tikrinimo vožtuvais, yra jo galimybė išvengti vandens plaktuko, kuris gali sukelti žalingą šoko bangas santechnikos sistemose. Be to, lėtai uždarydamas, jis sumažina triukšmą, padidina sistemos patikimumą ir suteikia geresnį bendrą našumą-tai yra aukšto slėgio programos.

Ar šį vožtuvą galima naudoti komercinėse programose?

Absoliučiai! Lėtai uždarymo čekio vožtuvas yra labai tinkamas tiek gyvenamosioms, tiek komercinėms reikmėms. Dėl jo sugebėjimo tvarkyti skirtingus srautus ir slėgį, jis yra puikus pasirinkimas pastatams, pramoniniams procesams, vandens valymo įrenginiams ir dar daugiau.
