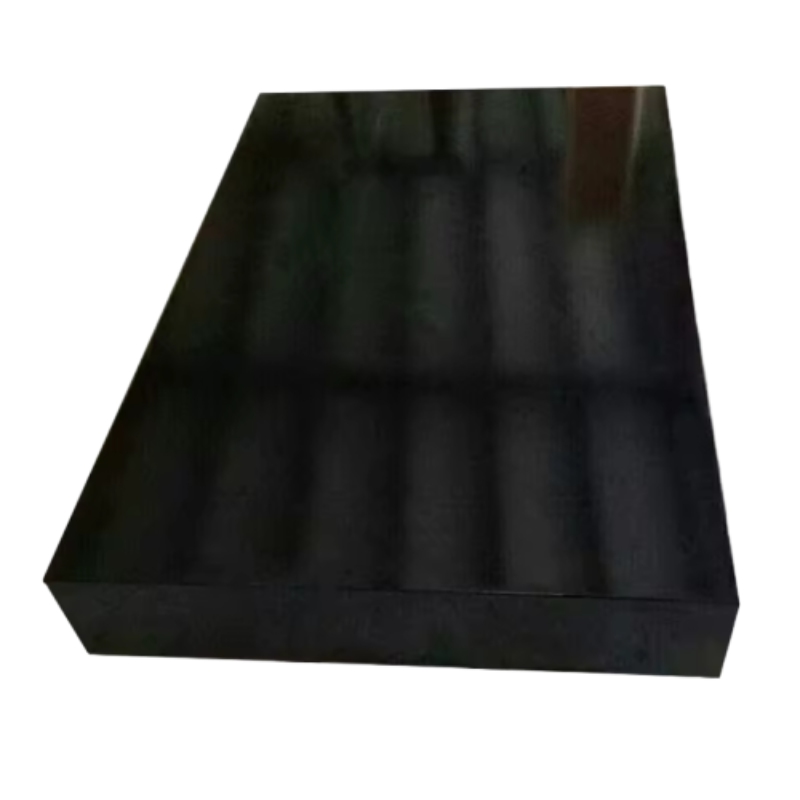

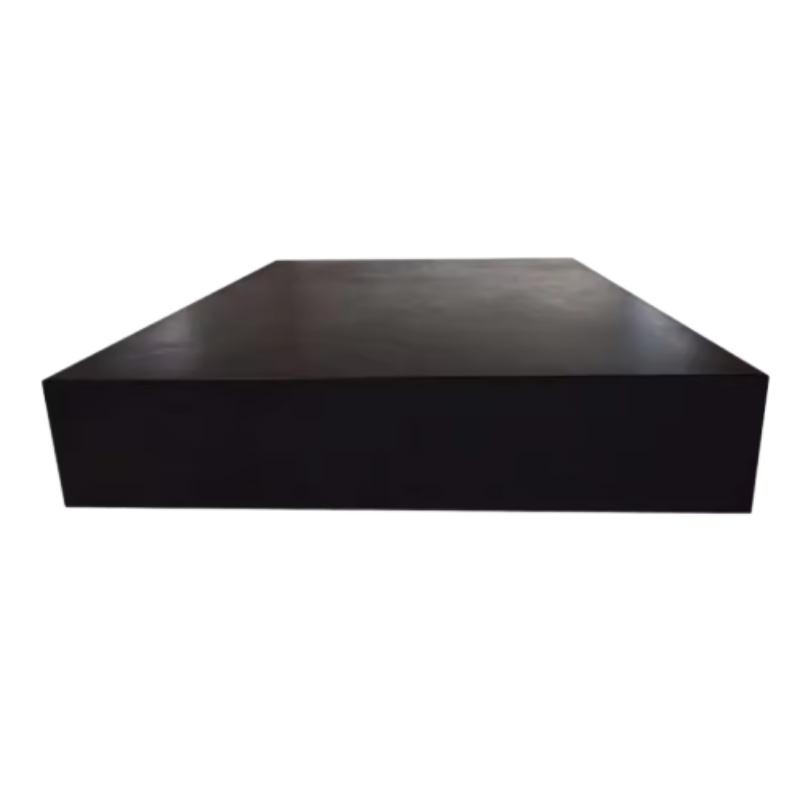

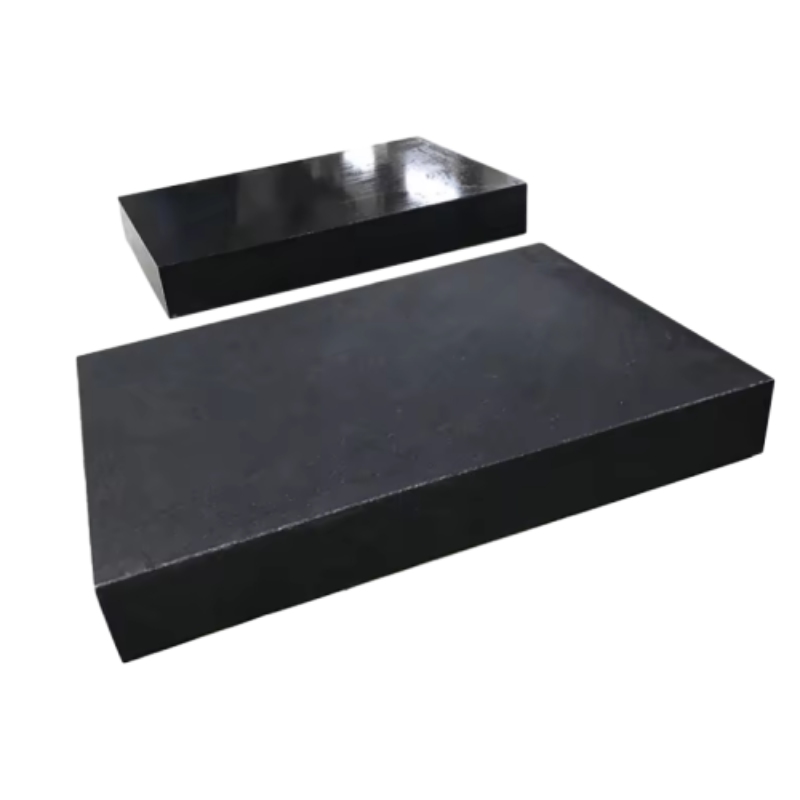

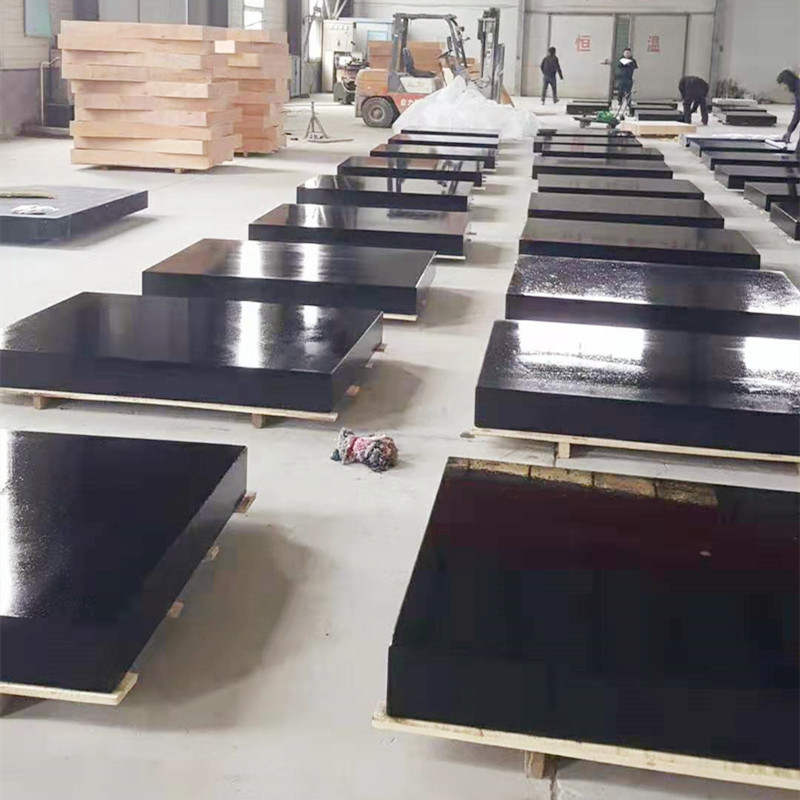

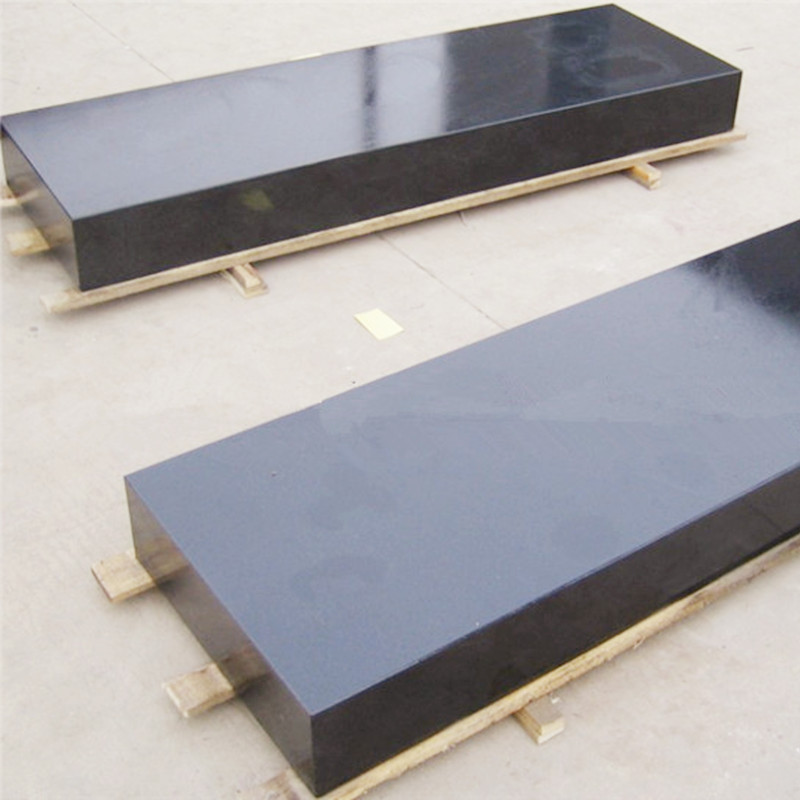

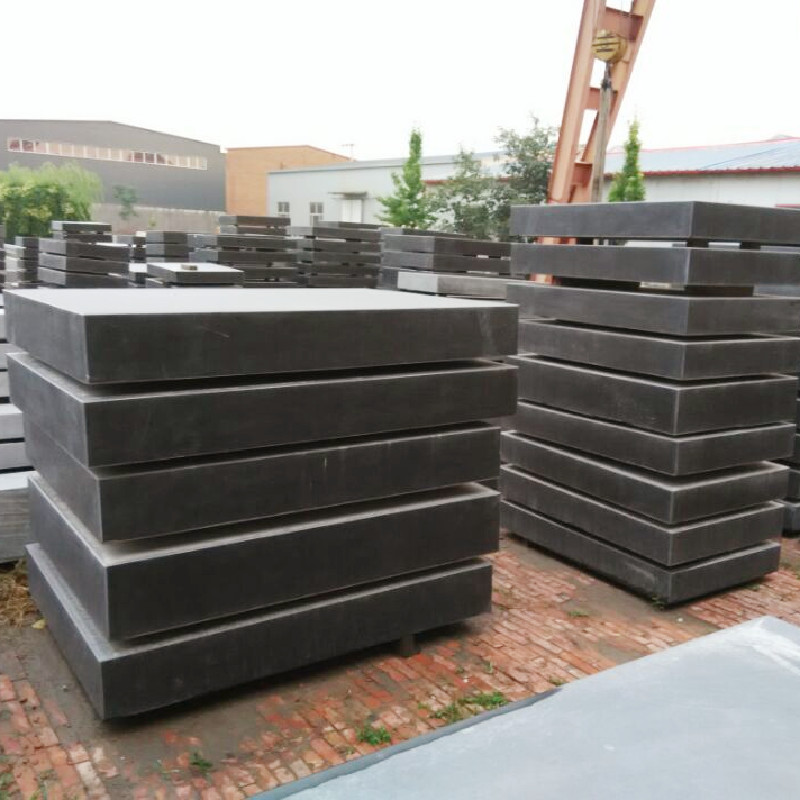

Granito tikrinimo paviršiaus plokštė

Granito platforma yra platformos produktas, pagamintas iš granito, apdoroto staklėmis, ir rankiniu būdu sumalamas pastovioje temperatūros kameroje, su dideliu lygumu.

Fiziniai granito platformos parametrai:

Specifinis sunkumas: 2970-3070kg/m3;

Gniuždymo stipris: 245-254 kg/m

m2;

Elastinis nusidėvėjimas: 1,27–1,47N/mm2;

Linijinio išplėtimo koeficientas: 4,6 × 10-6/℃;

Vandens absorbcijos greitis 0,13;

Kranto kietumas HS70 ar aukštesnis.

Granito platformų tikslumas yra daug didesnis nei ketaus platformų. Taip yra todėl, kad granitas buvo gydomas ilgalaikiu senėjimo gydymu ir nebeturi vidinio streso. „000, 00“, 0 ir 1 tikslumo lygis yra idealios priemonės žymėti ir tikrinti apdorojant įmones.

Kilmės vieta ： Hebei, Kinija

Garantija ： 1 metai

Individualizuotas palaikymas ： OEM, ODM, OBM

Prekės ženklas ： Storanas

Modelio numeris ： 1006

Medžiaga ： Granitas

Spalva ： Tuščias

Specifikacija ： 200×200 mm-3000x5000mm arba tinkinti

Paviršius ： Plokščios, bakstelėjamos skylės, T-Loots ir kt.

Darbinio paviršiaus kietumas ： HS70

Paviršiaus apdorojimas ： Žemės apdaila

Tikslus laipsnis ： 0-2

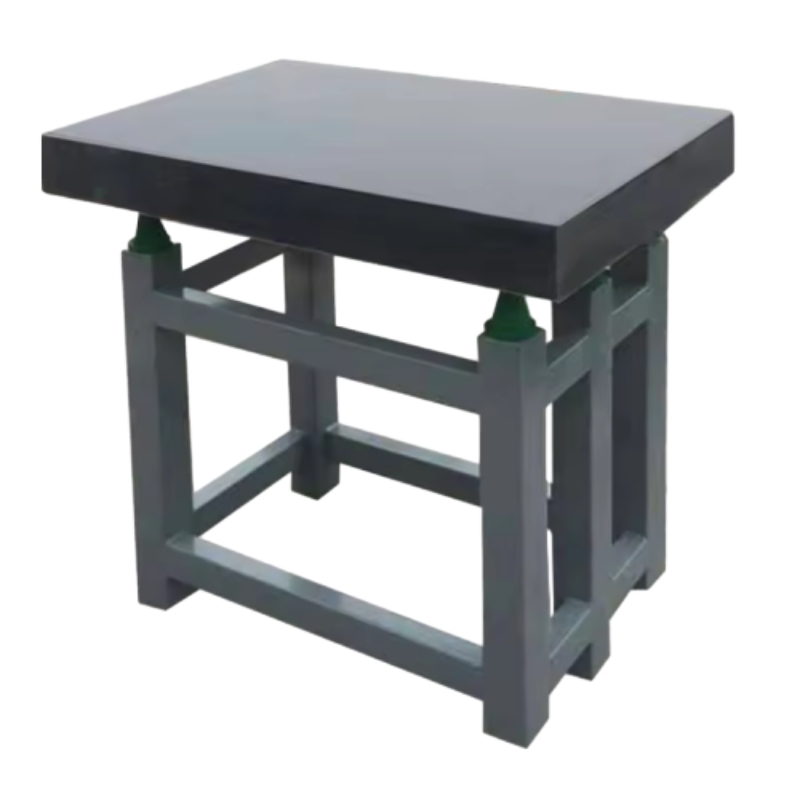

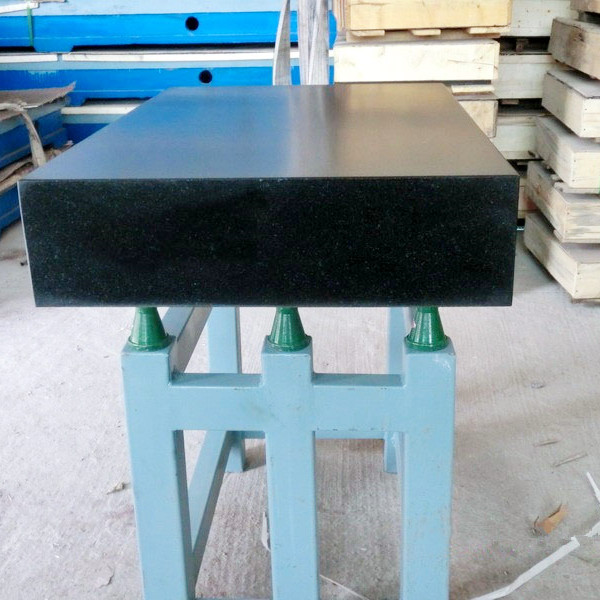

Stendas yra prieinamas

Pakuotė ： P Lywood dėžutė

Naudojimas ： Tikslus matymas, tikrinimas, išdėstymas, T ir žymėjimo tikslai

Informacija apie pakuotę ： faneros dėžutė

Tiekimo galimybės: 20000 gabalų/vienetų per metus

Švino laikas:

Granito paviršiaus plokštė:

Granito paviršiaus plokštės yra geriausiai žinomos dėl jų savybių be rūdžių. Granito paviršiaus plokščių kietumas taip pat yra daugiau

nei ketaus paviršiaus plokštės. Jie yra beprotiškai naudojami tiksliam matymo, tikrinimo, išdėstymo ir žymėjimo tikslams ir

Pirmenybė teikiama laboratorijoms, inžinerijos pramonei ir dirbtuvėms.

Medžiaga: granitas

Specifikacija: 1000x750mm-3000x4000mm arba tinkinti

Paviršius: plokščios, bakstelėjamos skylės, T-Loots ir kt.

Darbinio paviršiaus kietumas: HS70

Paviršiaus apdorojimas: žemės apdaila

Tikslus laipsnis: 0-2

Pakuotė: faneros dėžutė

Kodėl granito paviršiaus plokštės yra būtinos tikslumui matavimui

Tiksliame matavimo srityje granito paviršiaus plokštės yra nepakeičiama priemonė kokybės kontrolei ir inžinerinėms reikmėms. Jų unikalios savybės daro jiems tinkamiausią pasirinkimą tarp tikslumo inžinierių, mašinistų ir kokybės užtikrinimo specialistų.

Granito paviršiaus plokštelės yra pagamintos iš natūralaus granito, žinomo dėl savo išskirtinio kietumo, stabilumo ir atsparumo deformacijai. Šis kietas pagrindas leidžia tiksliai išmatuoti, nes jis suteikia plokščią, stabilų atskaitos paviršių. Skirtingai nuo kitų medžiagų, granitas bėgant laikui nekeičia ir nekeičia formos, užtikrindamas, kad matavimai išliks vienodi ir patikimi.

Vienas iš kritinių granito paviršiaus plokščių pranašumų yra jų sugebėjimas atlaikyti dėvėjimąsi nuo pakartotinio naudojimo. Šis patvarumas yra gyvybiškai svarbus pramoninėje aplinkoje, kur tikslumas yra svarbiausia. Be to, granitas yra chemiškai atspari, leidžiantis atlaikyti aliejų, tirpiklių ir kitų teršalų poveikį neprarandant savo vientisumo. Ši savybė yra labai svarbi palaikant švarią darbo vietą ir užtikrinant, kad matavimo įranga liks nepažeista.

Be to, granito paviršiaus plokštelės būna įvairių dydžių ir konfigūracijų, maitinant įvairias programas. Nesvarbu, ar naudojama apžiūrėti apdirbtas dalis, suderinti įrangą, ar atlikti sudėtingas surinkimo užduotis, šios plokštelės yra universalus sprendimas įvairiems tikslumo matavimo poreikiams. Jų lygų paviršių galima lengvai valyti ir prižiūrėti, prisidedant prie ilgalaikio naudojimo ir tikslumo.

Apibendrinant galima pasakyti, kad granito paviršiaus plokštelės yra būtinos atliekant bet kokią operaciją, kuriai reikalingi didelio tikslumo matavimai. Dėl jų patvarumo, stabilumo ir atsparumo aplinkos veiksniams jie tampa idealiu pasirinkimu įvairių sričių specialistams. Investavimas į granito paviršiaus plokštelę ne tik padidina matavimo tikslumą, bet ir užtikrina jūsų įrankių ir įrangos ilgaamžiškumą, todėl tai yra protingas pasirinkimas bet kuriai į kokybę orientuotą organizaciją.

Granito paviršiaus plokščių vaidmuo šiuolaikiniame CNC apdirbime

Šiuolaikinio CNC (kompiuterio skaitmeninio valdymo) apdirbimo srityje svarbiausia yra tikslumas. Tarp įvairių įrankių, palengvinančių šį tikslumą, granito paviršiaus plokštės išsiskiria kaip kertinis apdirbimo proceso akmuo. Jų vaidmuo CNC apdirbant yra gyvybiškai svarbus ir daugialypis, užtikrinantis stabilų pagrindą, užtikrinantį optimalų našumą.

Granito paviršiaus plokštelės yra vertinamos atsižvelgiant į jų išskirtinį tvirtumą ir stabilumą. Pagaminta iš natūralaus granito, šios plokštelės siūlo plokščią ir kietą paviršių, būtiną matuoti ir tikrinti apdirbtas dalis. Inertinės granito savybės taip pat sumažina temperatūros svyravimų poveikį, užtikrinant, kad tikslūs matavimai laikui bėgant išliks pastovūs. Šis stabilumas yra kritinis CNC apdirbimo aplinkoje, kur net menkiausias nuokrypis gali sukelti didelių klaidų galutiniame produkte.

Be to, granito paviršiaus plokštelėse yra didelis atsparumas susidėvėjimui, leidžiančiai jiems atlaikyti kasdienio naudojimo gamybos vietose. Skirtingai nuo kitų medžiagų, granitas nesibaigia esant slėgiui, išsaugodamas jo lygumą ir tikslumą net esant sunkioms apkrovoms. Be to, jų nepooriškas pobūdis padeda lengvai valyti ir prižiūrėti, dar labiau prisideda prie jų ilgaamžiškumo.

CNC apdirbime granito paviršiaus plokštės yra esminės priemonės ne tik suderinti ir palaikyti ruošinius apdirbimo metu, bet ir tikslaus matavimo metu. Šios plokštelės yra labai svarbios kalibruojant CNC mašinas, nes jos suteikia patikimus atskaitos taškus, kad būtų užtikrinta, jog kiekvienas komponentas būtų tinkamai apdorotas.

Apibendrinant galima pasakyti, kad granito paviršiaus plokščių vaidmuo šiuolaikiniame CNC apdirbime negali būti pervertintas. Jie suteikia reikalingą stabilumą, ilgaamžiškumą ir tikslumą, kurie yra labai svarbūs aukštos kokybės apdirbimo procesams. Pramonei tobulėjant, pasitikėjimas granito paviršiaus plokštelėmis išliks pagrindine komponentu siekiant gamybos kompetencijos.

Granito patikrinimo paviršiaus plokščių medžiagos savybės ir fiziniai pranašumai

„Storaen“ granito paviršiaus plokštės yra sukurtos taip, kad būtų užtikrintas neprilygstamas stabilumas ir tikslumas kaip pramoninio matavimo pagrindas, pasinaudojant unikaliomis natūralaus granito medžiagų savybėmis, kad būtų galima nustatyti etaloną metrologijoje. Kaip patikimas tikslaus granito paviršiaus plokščių ir granito patikrinimo lentelių teikėjas, mes siūlome sprendimus, kurie išsiskiria reikalaujančiomis aplinkomis, pradedant CNC apdirbimo dirbtuvėmis ir baigiant aviacijos ir kosmoso kalibravimo laboratorijomis.

Neprilygstamo stabilumo geologinis pagrindas

Mūsų granito paviršiaus plokštelės, sudarytos per milijardus metų nuo igneous uolienos, sudarytos iš piroseno ir plagioklazės, pasižymi tankia, vienoda kristalo struktūra (grūdų dydis ≤0,5 mm), pašalinančios vidinius įtempius – kritinį pranašumą prieš metalinius alternatyvas, linkęs į keitimą ar koroziją. Ši natūrali kompozicija lemia stulbinančiai pastovų juodą paviršių, turintį minimalų poringumą, ir tai yra ideali plokščios atskaitos paviršiaus plokštės kalibravimui ir matmenų patikrinimams, kai mikronų lygio tikslumas yra neginčijamas.

Mechaninės savybės, sukurtos sunkiems naudojimams

Fiziniai mūsų granito tikrinimo lentelių požymiai yra optimizuoti pramoniniam griežtumui:

Didelė apkrovos talpa: 2970 kg/m³ tankis ir 245 MPa gniuždymo stipris, šios plokštelės atlaiko statines apkrovas iki 5000 kg/m² be deformacijos-puiku palaikant sunkius komponentus modulinių suvirinimo stalo nustatymų metu arba CNC CNC kalibravimo metu.
Išskirtinis kietumas: 70 ir daugiau kranto kranto kietumas atspindi įbrėžimus ir įbrėžimus iš dažno matuoklio ar armatūros kontakto, užtikrinant, kad paviršius išlieka be defektų, kurie per dešimtmečius naudojimo dešimtmečius gali pakenkti matavimo vientisumui.
Vibracijos slopinimas: granuliuota mikrostruktūra sugeria 80% daugiau vibracijos nei ketaus, sumažinant gretimų mašinų trukdžius – esminė tikslių užduočių, tokių kaip koordinačių matavimo mašinos (CMM) suderinimas.

Aplinkos atsparumas nuosekliam tikslumui

Parduodamos „Storaen“ granito paviršiaus plokštelės klesti sudėtingomis sąlygomis:

Šiluminis stabilumas: Mažas tiesinio išsiplėtimo koeficientas (4,6 × 10⁻⁶/° C) užtikrina minimalų matmenų pokyčius per temperatūros diapazoną (10–30 ° C), sumažinant klaidas, kurias sukelia šiluminiai svyravimai besąlygiškuose dirbtuvėse.
Atsparumas korozijai: kai vandens absorbcijos greitis yra tik 0,13%, neporuotas paviršius atstumia aliejų, aušinimo skysčius ir drėgmę-alinant rūdžių ar cheminį skilimą, būdingą plieninėms plokštelėms.
Nulio magnetinio pralaidumas: Nefagnetinės savybės daro šias plokšteles idealias pramonės šakoms, kuriose elektromagnetiniai trukdžiai galėtų iškreipti jutiklių pagrindu pagrįstus matavimus, tokius kaip puslaidininkių gamybos ar medicinos prietaisų bandymai.

Praktinio naudojimo dizaino kompetencija

Be natūralių medžiagų pranašumų, mūsų plokštelėse pateikiamos tikslios išankstinės detalės:

Paviršiaus apdaila: RA ≤0,8 μm žemės paviršiaus apdaila suteikia optimalų kontaktą su rinkimo rodikliais, aukščio matuokliais ir kitomis metrologijos įrankiais, užtikrinant pakartojamus rezultatus ± 2 μm 000 laipsnio plokštelėms.
Modulinis suderinamumas: standartiniai dydžiai (nuo 200 × 200 mm iki 3000 × 5000 mm) ir pasirenkami „T-Loots“ arba montavimo skylės leidžia sklandžiai integruoti su moduliniais suvirinimo stalais ar pasirinktinėmis armatūra, padidindami gamybos ir tikrinimo darbo eigos universalumą.

Pasitikėkite Storaen dėl medžiagos pagrįsto tikslumo

Kai tikslumas ir ilgaamžiškumas yra neginčijami, „Storaen“ granito paviršiaus plokštės suteikia natūralių ir inžinerinių pranašumų, reikalingų jūsų metrologijos procesams padidinti. Nesvarbu, ar tai naudojama kaip paviršiaus plokščių kalibravimo standartas, stabili platforma, skirta kosmoso komponentų tikrinimui, ar patvari bazė sunkioms suvirinimo sąrankoms, mūsų sprendimai sujungia geologinį tobulumą su pramoninio lygio dizainu.

„Storaen Granite“ patikrinimo paviršiaus plokštės pritaikymo paslaugos ir kokybės užtikrinimas

„Storaen“ didžiuojasi pristatydamas granito paviršiaus plokšteles, kurios patenkina unikalius jūsų tikslumo matavimo ir pramoninio pritaikymo reikalavimus. Be standartinių pasiūlymų, mūsų pritaikymo paslaugos ir griežtas kokybės užtikrinimas užtikrina, kad kiekviena tikslioji granito paviršiaus plokštė ir granito patikrinimo lentelė yra pritaikyta jūsų specifikacijoms – remiasi pažymėjimais ir garantijomis, skatinančiomis pasitikėjimą kiekvienu matavimu.

Pritaikyti sprendimai kiekvienam reikalavimui

Pasirinktinis dydis ir geometrija

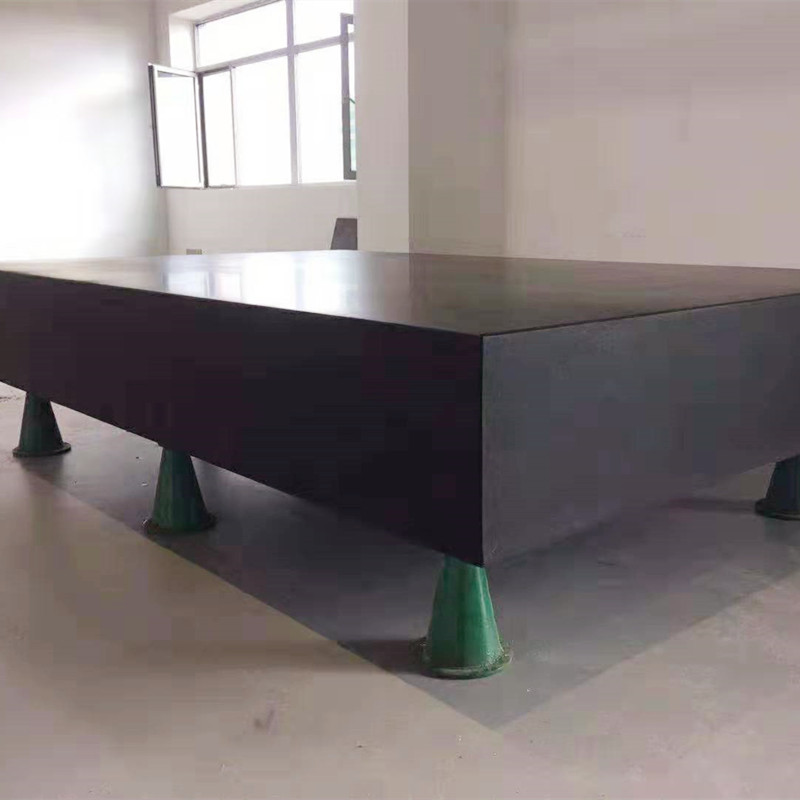

Nesvarbu, ar jums reikia kompaktiško granito tikrinimo lentelės, skirtos laboratorijai naudoti (200 × 200 mm), ar per didelė platforma sunkiems mašinoms (iki 5000 × 8000 mm), mūsų inžinieriai dirba su jumis, kad apibrėžtų matmenis, storią ir formą, įskaitant apskritą, stačiakampį ar nestandartinį dizainą. Individualūs kraštų profiliai (nuslėpę, išpjaustytos) ir įleidžiamos bazės padidina stabilumą integruojant su modulinėmis suvirinimo lentelėmis ar automatiniais įrenginiais.

Paviršiaus funkcijos savybės

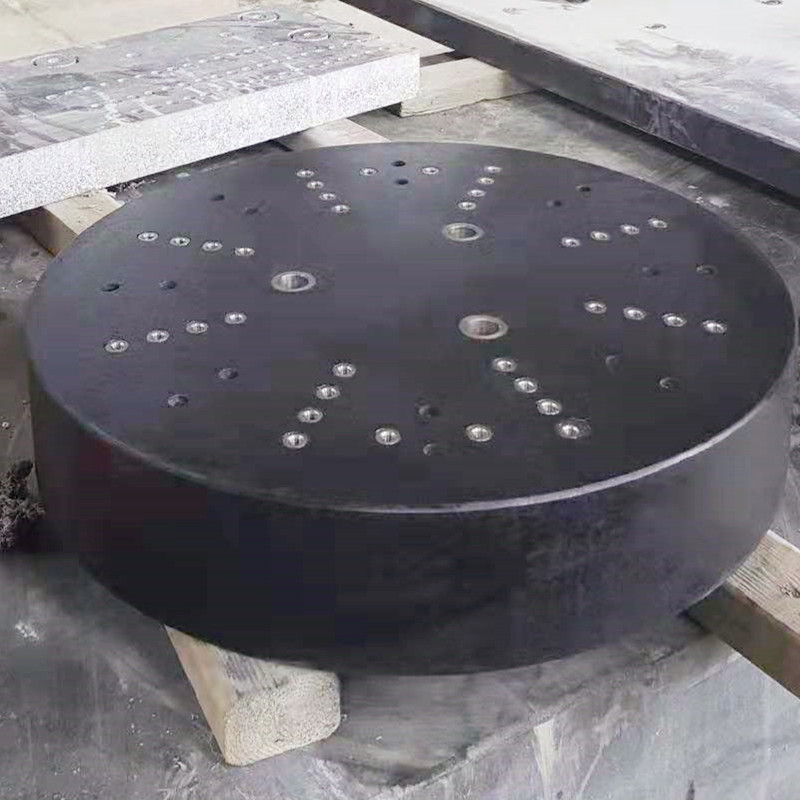

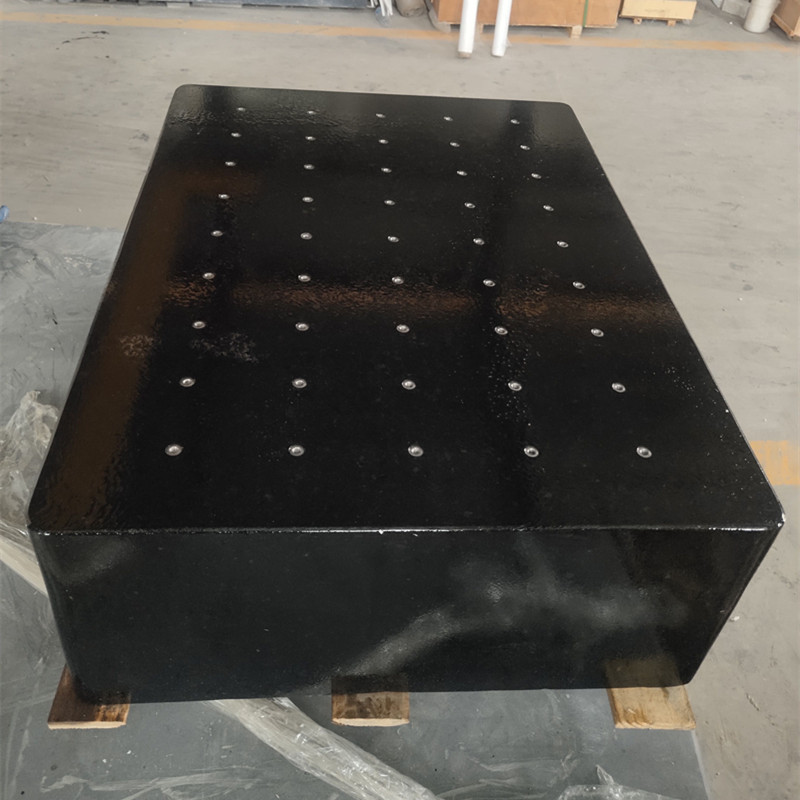

T-LOTS ir tvirtinimo skylės: Tiksliau pagaminti T-Lotai (ISO 2571 standartas) arba srieginės skylės (M6-M24) įgalina saugų matuoklių, armatūros ar robotinių ginklų pritvirtinimą, idealiai tinkantį dinaminėms tikrinimo sąrankoms ar modulinių suvirinimo stalo konfigūracijoms.
Specializuotos dangos: Pasirenkamos anti statinės ar anti-slydimo dangos apsaugo nuo dulkių kaupimosi ar komponentų slydimo puslaidininkių ar medicinos prietaisų gamybos aplinkoje.

Kelių platformų suderinamumas

Mūsų granito paviršiaus plokštelės yra skirtos sklandžiai integruoti su koordinačių matavimo mašinomis (CMM), aukščio matuokliais ir paviršiaus plokščių kalibravimo sistemomis su iš anksto pagamintais atskaitos taškais, kad būtų galima atsekti matavimus pagal pasaulinius standartus (ISO 8512, ASME B89.1.3).

Bekompromisis kokybės užtikrinimo procesas

Medžiagos pasirinkimas ir patikrinimas

Kiekviena plokštė prasideda nuo aukščiausios kokybės granito (grūdų dydis ≤0,5 mm, vandens absorbcija ≤0,13%), vizualiai ir ultragarsu, siekiant pašalinti vidinius trūkumus. Tik uoliena, turinti vienodą tankį (2970 kg/m³+), ir kranto D kietumas ≥70, pereina prie apdirbimo.

Tikslioji gamyba

Šlifavimas ir poliravimas: moderniausi CNC šlifuokliai pasiekia paviršiaus apdailą taip pat puikų kaip RA 0,8 μm, o plokštuminis lygumas kontroliuojamas iki ± 2 μm 000 laipsnio plokštelėms-virsta naudojant lazerinius interferometrus.
Šiluminio streso mažinimas: Plokštės stabilizuojasi 72 valandas esant 20 ± 2 ° C, kad būtų pašalintos liekamieji apdirbimo įtempiai, užtikrinant ilgalaikį matmenų stabilumą svyruojančioje dirbtuvių aplinkoje.

Garantija ir garantija palaikoma

„Global Service Network“: „Granite Surface Plates“, parduodamoms visame pasaulyje, mūsų komanda teikia instaliacijos gaires, periodines kalibravimo paslaugas ir greitą reagavimą į techninius tyrimus – jūsų investicijų veikla išlaiko didžiausią rezultatą dešimtmečius.

Pasirinkite „Storaen“ pritaikytam tikslumui

Nesvarbu, ar jums reikia pritaikyto granito tikrinimo lentelės, skirtos suderinti aviacijos ir kosmoso komponentus, sunkiųjų granito paviršiaus plokštę, skirtą pramoniniam suvirinimo įrenginiams, ar kalibruota platforma, skirta laboratorijos metrologijai, „Storaen“ pritaikymas ir kokybės užtikrinimas nustato standartą. Mūsų įsipareigojimas atitikti jūsų tikslius poreikius su geologiniu patvarumu ir inžinerijos tikslumu daro mus pasirinktu partneriu gamintojams, kurie atsisako kompromiso dėl matavimo vientisumo. Šiandien ištirkite mūsų granito paviršiaus plokšteles šiandien ir patirkite sprendimo, pastatyto išskirtinai jums, galią.
