Geležinkelio vadovas

kilmės vieta ： hebei, kinija

garantija ： 1 metai

individualizuotas palaikymas ： oem, odm, obm

prekės ženklas ： storanas

modelio numeris ： 2008 m

medžiaga ： ht200-ht300

tikslumas ： pritaikytas

veikimo režimas ： individualizuotas

prekės svoris ： pritaikytas

talpa ： pritaikytas

specifikacija ： 1500–4000 mm ilgio arba tinkinti

paviršius ： t-loots

darbinio paviršiaus kietumas ： hb160-240

paviršiaus apdorojimas ： apdirbimas

liejyklos procesas ： dervos smėlio liejimas

tapyba ： gruntas ir veido tapyba

paviršinė danga ： marinuoti aliejus ir plastikiniai iškloti arba padengti antikorozijos dažais

nustatymas ： 2-3

darbinė temperatūra ： (20 ± 5) ℃

pakuotė ： faneros dėžutė

švino laikas

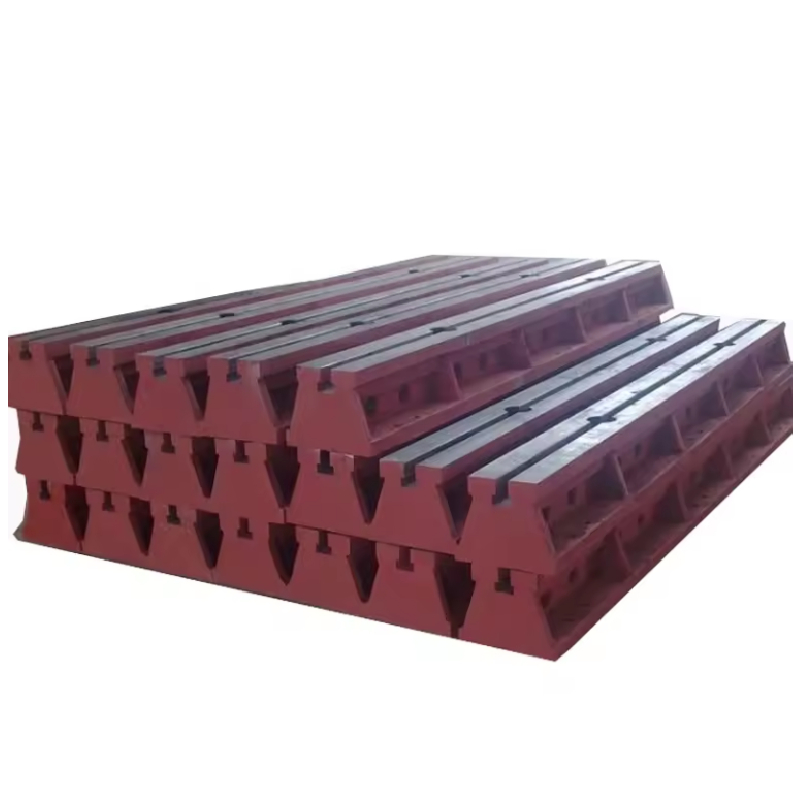

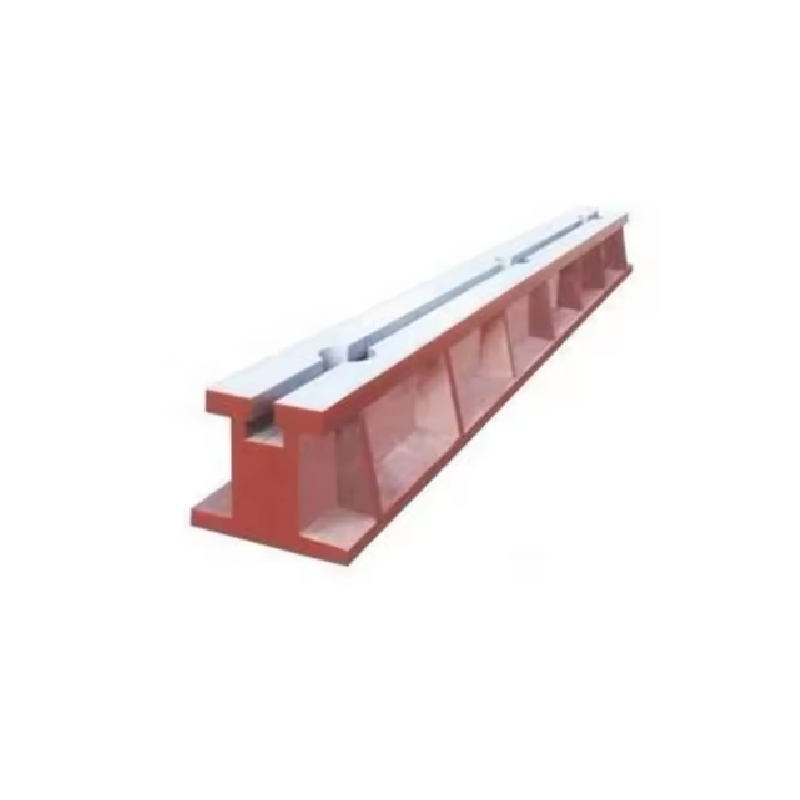

ketaus „t-groove“ žemės geležinkelio produktai taip pat žinomi kaip: žemės bėgis, „t-groove“ žemės bėgis, žemės pluoštas, malto griovelio geležis, pamatų griovelių geležis, viena „t-groove“ platforma, ketaus antžeminis bėgis.

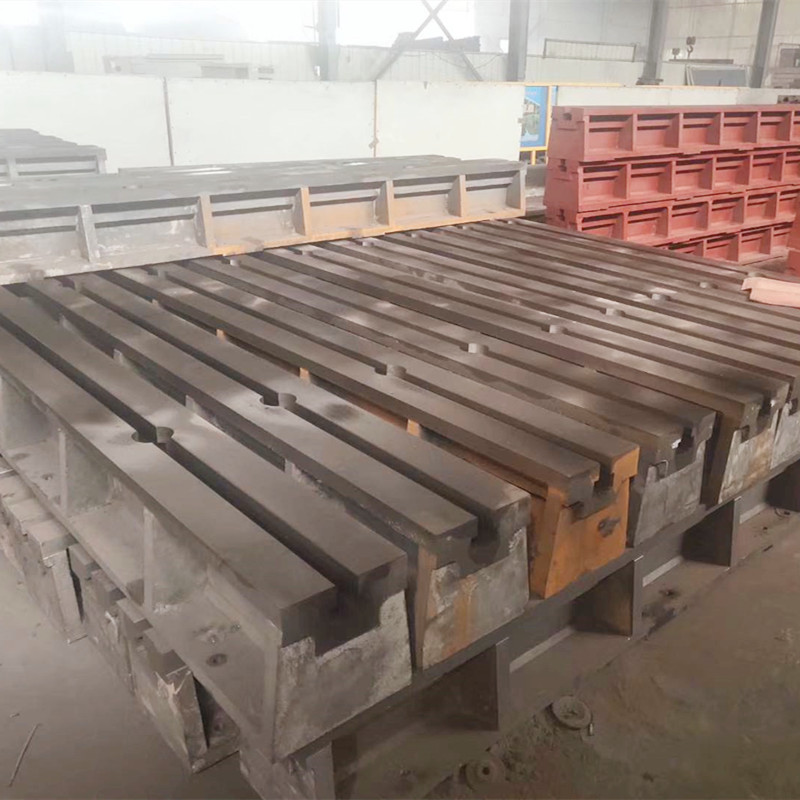

pagrindinis ketaus „t-groove“ žemės bėgelio tikslas yra suprojektuoti ir surinkti jį į liejimo sijos platformą, pagrįstą fiksuotais įrangos taškais. jis daugiausia naudojamas surinkimui, bandymams, suvirinimui ir didelės įrangos tikrinimui.

medžiagos „t-groove“ antžeminių bėgių pranašumai:
ketaus „t-groove“ antžeminių bėgių pranašumai: naudojant ketaus antžeminius bėgelius, nebūtina juos paversti didelėmis platformomis, o tai taupo medžiagų sąnaudas ir užima nedidelę erdvę, todėl susidaro didelis ekonominis efektyvumas.

ketaus „t-groove“ žemės geležinkelio medžiaga yra aukšto stiprumo pilkos spalvos ketaus ht200-250, o hb170-240 darbinio paviršiaus kietumas. laidos buvo dviejų dirbtinių atkaitinimo raundų, esančių 600 ℃ –700 ℃ arba natūralaus senėjimo 2–3 metus, kad būtų visiškai pašalintas vidinis stresas, stabilus tikslumas ir geras atsparumas dilimui.

dervos smėlio liejimas: kaip kreipiantis geležinkelio gamyba užtikrina stabilumą

tikslumas tiesiniame kreipiančiame bėgeliuose prasideda nuo kompetencijos gamybos. „storaen“ naudoja pažangų dervos smėlio liejimą, kad inžinerijos sunkiųjų linijinių kreipiamųjų bėgių inžinierius, užtikrinantis neprilygstamą stabilumą kosmoso, automobilių ir sunkiųjų pramonės srityse. štai kaip mūsų procesas užtikrina patikimumą ir našumą visuose gidų geležinkelių tipuose:

1. materialus meistriškumas: ht200-ht300 ketaus, atsižvelgiant į pramonės poreikius

dervos smėlio liejimas prasideda nuo ht200-ht300 pilkos spalvos ketaus (160–240 hb kietumo) pasirinkimo, pasirinktas:

subalansuotas stiprumas: 200–300mpa tempimo stiprumas palaiko 5–50 judančios įrangos, idealiai tinkančios sunkiosios linijinėms kreipiamosioms bėgiams.
atsparumas įtempiui: vienoda grūdų struktūra sumažina vidinį įtempį 40%, palyginti su žaliuoju smėlio liejimu, mažinant deformaciją 10 ° c – 40 ° c aplinkoje, kad būtų galima pastoviai mašinų kreipiamojo bėgių veikimui.

2. tikslus formavimas sudėtingoms geometrijoms

savarankiškai keičiantis dervos smėlis suteikia sudėtingus kreipiamojo geležinkelio tipus, kurių nuokrypis yra griežtas:

cnc modelio tikslumas: t-lot matmenys (14–36 mm plotis, 8–20 mm gylis) pasiekiami ± 0,1 mm tikslumu sklandžiai integruoti su automatikos sistemomis.
šerdies stabilumas: vidinės šerdys palaiko 0,05 mm/m tiesumą, užkertant kelią defektams ir užtikrinant 2–3 klasės lygumą (≤0,02 mm/m 2000 mm bėgeliams) – kritinis tikslumo suderinimui.

3. tarminis patvarumo ir stabilumo apdorojimas

3 pakopų procesas padidina geležinkelio našumą:

streso palengvinimas (550 ° c/4h): pašalina 90% liejimo įtempio, kad būtų išvengta deformacijos apdirbimo/pernešimo metu.
normalizavimas: patikslina grūdų struktūrą 2x ilgesniam atsparumui nusidėvėjimui didelio ciklo taikymuose (10 000+ apkrovos ciklų).

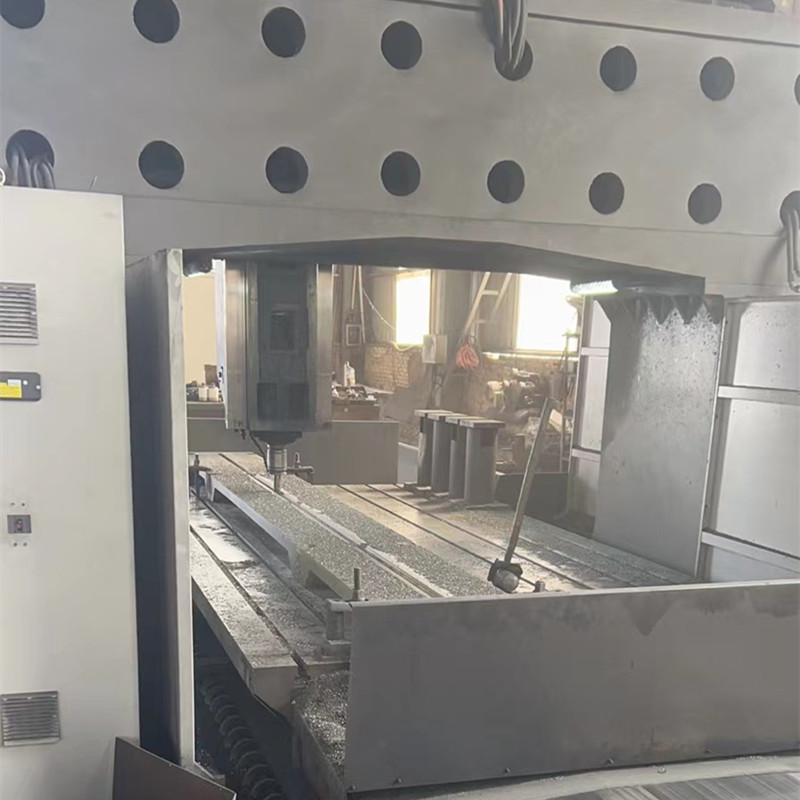

paviršiaus šlifavimas: apdaila iki ra ≤1,6 μm, kad būtų sklandus judesių ir minimalios trinties automatizuotose sistemose.

4. tinkamas dydis ir apkrovos talpa

„storaen“ prisitaiko prie visų vadovų geležinkelio dydžio ir apkrovos poreikių:

standartinis diapazonas: 1500–4000 mm ilgis, 200–500 mm plotis, skirtas įprastam naudojimui; neraštingi mašinos pasirinktiniai dydžiai yra iki 6000 mm.
stiprinamas dizainas: žiniatinklio konstrukcijos padidina apkrovos talpą 30% (iki 80 tonų/m), be pridėtinio svorio, idealiai tinka kosmoso surinkimui, reikalaujančiam tikslumo ir mobilumo.

5. storaeno liejimo pranašumas

universalumas: gamina visus kreipiamuosius geležinkelio tipus-nuo lengvų tikslumo bėgių iki tvirtų sunkiųjų modelių-su vienodu tikslumu.
kokybės užtikrinimas: 3d lazerio nuskaitymo/cmm testas užtikrina, kad atitiktų gb/t 1958–2017/iso 1101, kuriai suteikta 1 metų garantija, atsižvelgiant į matmenų dreifą.
efektyvumas: 500 proc./dienos talpa per 7 dienas suteikia standartinius bėgelius, pasirinktinius sprendimus – per 4–6 savaites – sukeliantį greitį ir stabilumą.

linijinio kreipiamojo bėgių stabilumas yra sukurtas, o ne atsitiktinis. „storaen“ dervos smėlio liejimas sujungia aukščiausios kokybės medžiagas, tikslų liejimą ir griežtą terminį apdorojimą, kad būtų pristatytas sunkiųjų linijinių kreipiamųjų bėgių ir mašinų kreipiamųjų bėgelių, tenkinančių sunkiausius pramoninius reikalavimus. naršykite mūsų gidų geležinkelių tipus šiandien ir patirkite skirtumą, kurį pažengusi gamyba daro užtikrinant įrangos našumą ir ilgaamžiškumą.

kaip kreipiamieji bėgiai pakeičia ketaus paviršiaus plokštes sutaupyti išlaidų

tradicinėse ketaus paviršiaus plokštelės dominuoja pramonėje ir tikrinime, tačiau jų birios, fiksuoto dydžio ir didelės priežiūros išlaidos meta iššūkį šiuolaikiniam gamybos efektyvumui. „storaen“ pristato linijinius kreipiamuosius bėgius kaip ekonomišką alternatyvą, užtikrinančią tikslumą, lankstumą ir iki 30% bendrą taupymą, palyginti su įprastomis plokštelėmis. štai kaip mūsų gido geležinkelių tipai iš naujo apibrėžia pramonės darbus:

1. erdvės taupymo dizainas: 50% pėdsakų mažinimas

ketaus plokštelės (pvz., 2000×1500 mm) reikalauja didelių grindų ploto ir sunkiųjų pamatų, tačiau „storaen“ sunkiosios linijinės linijinės kreipiamosios bėgielės siūlo modulinius, supaprastintus sprendimus:

vertikalus ir horizontalus lankstumas: vertikalūs kreipiamieji bėgiai (pvz., 1500 mm aukščio modeliai) vertikaliai pritvirtinkite prie sienų ar stovų, sukuriant 3d surinkimo darbo vietas, neprarandant grindų ploto – idėjos kompaktiškoms robotinėms ląstelėms ar automatinėms suvirinimo stočioms.
tinkamūs ilgiai: standartinis kreipiamojo bėgio dydis svyruoja nuo 1000–4000 mm, o sklandus sujungimas yra per didelis (iki 6000 mm), sumažinant medžiagų atliekas 40%, palyginti su pjaustymo iki dydžio ketaus plokštelėmis.

2. ekonominis tikslumas be kompromiso

nors ketaus plokštelės pasiekia 2 klasės lygumą (≤0,02 mm/m), „storaen“ pirmojo galutinio linijinio kreipiamojo bėgiai atitinka šį tikslumą esant 30% mažesnei kreipiamojo geležinkelio kainai:

medžiagos efektyvumas: „ht200“ ketaus konstrukcija (180 hb kietumas) sunaudoja 25% mažiau medžiagos nei kietos paviršiaus plokštės, išlaikant 50 tonų/m apkrovos talpą, balansavimo tvirtumą ir ekonomiką.
sumažinta priežiūra: antikorozinis marinavimo aliejaus apdaila (5 μm storio) apsaugo nuo aušinimo skysčio ir drėgmės, prailgindami tarnavimo laiką 2x, palyginti su nepadengtomis plokštelėmis, kurioms reikalingas metinis atnaujinimas (5000 usd+ išlaidos didelėms plokštelėms).

3. dinaminių darbo eigų pritaikomumas

fiksuotos ketaus plokštelės kovoja su besikeičiančiais gamybos poreikiais, tačiau mūsų gido geležinkelių tipai tobulėja universalumu:

modulinis t-lot dizainas: 14–36 mm pločio plyšiai (± 0,1 mm nuokrypis) priimkite greito atpalaidavimo spaustukus, robotų ar matavimo įrankius, įgalinančius 5 minučių armatūros pertvarkymą, palyginti su 2+ valandomis plokščių nustatymams.
sunkiųjų darbų našumas: sustiprintas sunkiųjų linijinių kreipiamųjų bėgių bėgius (80 tonų/m apkrovos talpa) palaikykite didelę įrangą, pavyzdžiui, štampavimo spaudos komponentai ar aviacijos ir kosmoso fiuzeliažo skyriai, pakeičiant kelių plokščių rinkinius vienkartiniais geležinkelio sistemomis, kurios supaprastina suderinimą.

4. storaeno vertės pasiūlymas: daugiau nei tik sutaupytos išlaidos

greitas dislokavimas: iš anksto paruoštas „rails“ laivas, paruoštas montuoti, sumažina sąrankos laiką 60%, palyginti su išlyginimu ir pritvirtinimu ketaus plokštelėmis.
individualizuoti sprendimai: reikia antimagnetinių dangų elektronikos surinkimui ar per dideliam kreipiamojo geležinkelio dydžiui vėjo turbinų gamybai? mūsų oem komanda pristato pritaikytus mašinų kreipiamuosius bėgelius per 4–6 savaites, be minimalių užsakymų prikrovų.
kokybės užtikrinimas: kiekvienas geležinkelis atitinka gb/t 1958–2017 m. geometrinius nuokrypius ir apima 1 metų garantiją-tai yra rizika investuoti į nepakankamai veikiančias biudžeto alternatyvas.

5. programos, kuriose išlaidų taupymas atitinka našumą

automobilių surinkimas: pakeiskite 3m² ketaus plokšteles dviem 2000 mm sunkiųjų linijinių kreipiamųjų bėgeliais, sutaupydami 10 000 usd išankstines išlaidas ir 20% grindų plotą variklio bloko suderinimui.
aviacijos ir kosmoso įrankiai: lengva tiesinė kreipiamasis bėgiai (30% lengvesni už lygiavertes plokšteles) sumažina krano apkrovos poreikius atliekant sparno komponentų patikrinimą, mažindami operacinės energijos sąnaudas.
bendras apdirbimas: nešiojamųjų kreipiamųjų geležinkelių tipai (50–100 kg svorio) pašalinkite nuolatinių plokštelių įrengimo poreikį, idealiai tinkantį darbo parduotuvėms, kuriose dažnai pertvarkoma įranga.

neleiskite pasenusioms ketaus plokštelėms nusausinti jūsų biudžetą ir grindų plotą. „storaen“ linijinis kreipiamieji bėgiai suteikia jums reikiamą tikslumą už nedidelę kainą, o moduliškumas-atsparioms jūsų operacijoms ateityje. nuo sunkiųjų linijinių kreipiamųjų bėgių pramoniniams milžinams iki pritaikomo nišinių programų gidų gidų tipų, mes iš naujo apibrėžiame darbo valdymo sprendimų vertę. naršykite mūsų konkurencinio vadovo geležinkelio kainos parinktis šiandien ir pradėkite taupyti neprarandant našumo.

•
• Vaizdo tekstas Aprašymas 1
•
•

specifikacija ir modelis (ilgis x plotis x aukštis) (vienetas: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

techninė ketaus „t-lot“ grindų kreipiamojo geležinkelio specifikacija:
