Drugelių vožtuvai

Centrinės linijos užpakalinės spaustuko minkšto sandariklio drugelio vožtuvas, dvigubas ekscentriškas flanšinis drugelio vožtuvo kompaktiška struktūra, 90 ° sukamas jungiklis lengvai, patikimas sandarinimas, ilgas aptarnavimo laikas, plačiai naudojamas vandens malūnuose, elektrinėse, plieno gamyklose, popieriaus gamyboje, chemijos pramonėje, maitinimosi ir kitose vandens tiekimo ir kanalizacijos sistemose.

Drugelio vožtuvas, vadinamas drugelio vožtuvu (drugelio vožtuvu), nurodo uždarymo elementą (vožtuvo atvartą arba drugelio plokštelę) diskui, besisukančiam aplink vožtuvo ašį, kad būtų galima atidaryti ir uždaryti tam tikro tipo vožtuvą, daugiausia naudojamas vamzdyne, o dujotiekį – dujotiekį. Drugelio vožtuvo atidarymo ir uždarymo elementas yra disko formos drugelio plokštė, besisukanti aplink savo ašį vožtuvo korpuse, kad būtų pasiektas atidarymo ir uždarymo ar reguliavimo tikslas. Drugelio vožtuvas, visiškai uždarytas iki pilno uždaro, paprastai yra mažesnis nei 90 °, drugelio vožtuvas ir pats drugelio stiebas neturi galimybės savarankiškai užsikrėsti, kad drugelio plokštelės išdėstymas būtų sumontuotas ant vožtuvo stiebo slieko pavarų reduktoriaus. Naudojant sliekų pavarų reduktorių, ne tik drugelio plokštę gali padaryti savarankiškai užsiblokavimo galimybė, kad drugelio plokštė sustotų bet kurioje padėtyje, bet ir pagerintų vožtuvo veikimą.

Pramoninio specialaus drugelio vožtuvo savybės gali atlaikyti aukštą temperatūrą, taikomas slėgio diapazonas taip pat yra didesnis, vožtuvo nominalus skersmuo yra didelis, vožtuvo korpusas pagamintas iš anglies plieno, vožtuvo plokštės sandarinimo žiedas yra pagamintas iš metalinio žiedo, o ne guminio žiedo. Dideli aukštos temperatūros drugelių vožtuvai yra pagaminti iš suvirintos plieninės plokštės ir daugiausia naudojami aukštos temperatūros vidutinio dūmtakio dujų kanalams ir dujotiekiams.

Trys pagrindiniai aukštos kokybės drugelių vožtuvų techniniai dizainai

„Storaen“ drugelių vožtuvai iš naujo apibrėžia pramoninio srauto valdymą per novatorišką inžineriją, derinant tikslų sandarinimą, medžiagų atsparumą ir išmanųjį įjungimą, kad būtų užtikrintas neprilygstamas našumas įvairiose programose. Kaip pirmaujanti drugelių vožtuvų tipų ir sprendimų tiekėja, mūsų dizainai nagrinėja kritinius nuotėkio, nusidėvėjimo ir eksploatavimo efektyvumo iššūkius. Štai kaip trys pagrindinės technologijos išskiria mūsų drugelio vožtuvus.

1. Ekscentrinės sandarinimo sistemos, skirtos „Zero-Leak“ našumui

Mūsų aukštos kokybės drugelio vožtuvo širdis yra jo pažengusiuose ekscentriškuose dizainuose, pašalinant įprastas nuotėkio problemas, kylančias tradicinius vožtuvus:

Dviguba ekscentrinė geometrija: poslinkio disko ašis (1-asis ekscentriškumas) ir sėdynės kampas (2-asis ekscentriškumas) sukuria „linijos kontakto“ sandariklį, kai uždaroma, sumažina trintį 40%, palyginti su koncentriniais modeliais. Ši konstrukcija užtikrina, kad dujose ir skysčiuose esančiose dujose ir skysčiams būtų išjungtas burbulai, net esant dideliam slėgiui (iki PN16,0MPA), todėl jis yra idealus drugelio vožtuvų naudojimui cheminiuose vamzdynuose ir garų sistemose.
Trigubos ekscentrinės inovacijos: Ekstremalioms sąlygoms (450 ° C+ išmetamųjų dujų ar abrazyvinės terpės) mūsų trigubai ir ekscentriniai vožtuvai prideda trečiąjį poslinkį (disko veido pakreipimas), leidžiant sandarinimą nuo metalo iki metalo be sėdynės nusidėvėjimo. Ši technologija viršija „Globe“ vožtuvo apribojimus, susijusius su aukštos temperatūros izoliacija, užtikrinant ilgalaikį elektrinių išmetimo sistemų patikimumą.

2. Medžiagos mokslas, skirtas atšiauriam aplinkos atsparumui

Mes inžinerijos vožtuvo komponentai, kad atlaikytume sunkiausią darbinę būklę, suderindami drugelio vožtuvų tipus su konkrečiais laikmenų poreikiais:

Kūno ir disko medžiagos: Pasirinkite iš HT300 ketaus (ekonomiškai efektyvus vandeniui/dujoms, -10 ° C ~ 200 ° C), WCB anglies plieną (sunkioji pramoninė, –29 ° C ~ 425 ° C) arba 316L nerūdijančio plieno (korozija atspari chemikalams, -40 ° C ~ 450 ° C). Mūsų 6 colių ir 4 colių drugelio vožtuvai pasižymi sutirštėjusiais disko šonkauliais, kad būtų išvengta deformacijos esant dideliam srauto greičiui, o ciklo tarnavimo laikas pralenkia standartinius dizainus 25%.
Sandarinimo deriniai: Minkšti sandarikliai (NBR/EPDM) siūlo ≤0,1 mm vandens ir nuotekų nutekėjimo nuokrypį, o kietųjų sandariklių (nerūdijančio plieno + grafito) tvarko dalelių apkrautą terpę be erozijos, kritiškai svarbu kasybos srutėms ar cemento augalams.

3. Protingas įjungimas tiksliam kontrolei

Mūsų drugelio vožtuvai integruoja pažangius mechanizmus, kad padidintų veiklos efektyvumą ir saugą:

„Worm Gear Reducers“: standartinis rankinių vožtuvų standartas, jie suteikia 5: 1 sukimo momento dauginimąsi ir savarankiškų funkcijų funkcionalumą, leidžiantį lengvai valdyti 90 ° net 12 colių skersmens, tuo pačiu pašalinant fono riziką vertikaliuose vamzdynuose.
Automatizacijai paruoštas dizainas: pneumatiniai, elektriniai ar hidraulinės pavaros, pritvirtintos tiesiai prie ISO 5211 viršutinių flanšų, palaikančias saugias pozicijas (atidarykite/uždarykite/laikykite) ir 4-20MA atsiliepimus apie PLC integraciją. Tai daro mūsų vožtuvus idealius automatizuotiems procesams ir sutrumpėja reakcijos laikas 30%, palyginti su senomis rutulinių vožtuvų sistemomis.

Pakelkite savo srauto valdymą „Storaen“

Nuo vandens pasiskirstymo iki aukštos temperatūros pramoninių procesų, mūsų drugelių vožtuvai suteikia jūsų sistemos tikslumą, ilgaamžiškumą ir pritaikomumą. Naudodami novatorišką sandarinimą, aukščiausios kokybės medžiagas ir išmaniąją įjungimą, drugelio vožtuvą iš paprasto uždarymo įrenginio pavertėme aukštos kokybės valdymo sprendimu. Naršykite mūsų drugelių vožtuvus šiandien ir patirkite skirtumą, kurį daro inžinerijos kompetencija, nes srauto valdymo metu, našumas yra viskas.

„Storaen Butterfly“ vožtuvai: pasirinktiniai sprendimai ir kokybės užtikrinimas

„Storaen“ iš naujo apibrėžia pramoninį srauto valdymą su pritaikytais drugelio vožtuvų tirpalais ir bekompromisiniais kokybės standartais, užtikrindamas, kad kiekvienas vožtuvas atitiktų jūsų unikalius veiklos reikalavimus. Nuo medžiagų pasirinkimo iki našumo sertifikavimo, mūsų drugelių vožtuvų tipai derina inžinerinį lankstumą su griežtu kokybės užtikrinimu – čia, kaip mes pateikiame tikslumą jūsų konkrečiems poreikiams.

Tinkinimas: sukurtas pagal tikslias specifikacijas

1. Pritaikytos dydžio ir konfigūracijos
DN40 dengimas iki DN1200, mūsų 4 colių drugelio vožtuvo ir 6 colių drugelio vožtuvo modeliai (ir už jos ribų) prisitaiko prie bet kokio skalės vamzdžių tinklų. Nestandartiniai dydžiai? Mes gaminame pasirinktinius unikalių įrenginių skersmenis, pradedant kompaktinėmis ŠVOK sistemomis ir baigiant masyviais pramoniniais vamzdynais.
Pasirinkite iš „Wafer“, „Lug“, „Flanded“ ar „Suviruotų jungčių“, kad atitiktų ASME, DIN ar JIS standartus – tai yra nuoseklūs adapterio vargai pasauliniuose projektuose.

2. Medžiagos ir antspaudo optimizavimas

Kūno medžiagos: Pasirinkite HT300 ketaus (vandens/dujų), WCB anglies plieno (sunkiosios pramonės) arba 316L nerūdijančio plieno (atsparumas korozijai), kad tiktų terpėms nuo –40 ° C iki 450 ° C.
SEAL tipai: Vandens/nuotekų minkšti sandarikliai (NBR/EPDM) (≤0,1 mm nutekėjimas) arba kietojo metalo sandarikliai (nerūdijančio plieno + grafitas), skirtos aukštos temperatūros/išmetamųjų dujų dujoms-išskirtiniam rutulio vožtuvo patvarumui abrazyvinėmis sąlygomis.

3. Įjungimas ir funkcionalumas

Rankinis (slieko pavara), pneumatinis, elektrinis ar hidraulinės pavaros su ISO 5211 montavimu užtikrina tikslų valdymą. Pridėkite saugių gedimų mechanizmų (nuo oro iki galo) arba 4-20MA atsiliepimų apie automatinius procesus.
Specializuoti dizainai: kriogeniniai vožtuvai (-196 ° C), aukšto vaCuum modeliai arba ugniai saugios konfigūracijos, skirtos saugumui kritinėms reikmėms.

Bekompromisė kokybė: nuo dizaino iki pristatymo

1. Griežtas testavimo režimas

Hidrostatiniai testai: 1,5x lukštų slėgio reitingas, 1,1x sėdynėms, patikrinant nulį nutekėjimą.
Dviračių bandymai: 5000 ir daugiau operacijų, skirtų minkštiems sandarikliams, 10 000 ir daugiau nei kietieji antspaudai – tai, kas viršija ilgaamžiškumą, viršijančias pramonės normas.
Medžiagos atsekamumas: Kiekvienas komponentas apima malūno sertifikatą, užtikrinantį cheminio pasipriešinimo ir temperatūros reikalavimų laikymąsi.

2. Garantija ir garantinis palaikymas

Vienerių metų garantija apima antspaudo našumą ir mechaninius defektus, o techninė pagalba visą parą-techninė priežiūra, techninė priežiūra ar trikčių šalinimas.
Atsarginės dalių prieinamumas: greitas pakaitinių sėdynių, diskų ar pavarų pristatymas, kad būtų kuo mažiau prastovos – klientams, perkantiems drugelių vožtuvus, parduodamus dideliais kiekiais.

Kodėl verta rinktis „Storaen“ pasirinktiniams drugelio vožtuvams?

Taikymo patirtis: nesvarbu, ar jums reikia koncentrinio drugelio vožtuvo vandens valymui, ar trigubas-ekscentrinis modelis naftos chemijos gamykloms, mūsų inžinieriai sulygina drugelio vožtuvų tipus ir pritaikymą jūsų tiksliams proceso parametrams.
Bendras ekonominis efektyvumas: Individualūs sprendimai sumažina per daug inžinerijos sąnaudas, o patvarios konstrukcijos sumažina techninę priežiūrą 30%, palyginti su generiniais vožtuvais.

Pakelkite savo sistemą pritaikytu tikslumu

Neatsispręskite prie lentynos, kai jūsų operacijos reikalauja kompetencijos. „Storaen“ pasirinktiniai drugelių vožtuvai, kuriuos atsitraukė griežtas kokybės užtikrinimas, įvertina našumą, patikimumą ir pritaikomumą, kurio verti jūsų projektai. Naršykite mūsų drugelių vožtuvus šiandien ir sužinokite, kaip pritaikyta inžinerija keičia srauto valdymą.

Klasifikacija pagal struktūros formą
(1) Centrinis uždarytas drugelio vožtuvas

(2) Vieno ekscentriškas uždarytas drugelio vožtuvas
(3) Dvigubas ekscentriškas ruonių drugelio vožtuvas

(4) Trys ekscentriškų ruonių drugelio vožtuvas

Pagal sandarinimo paviršiaus medžiagos klasifikaciją
(1) Minkšto sandariklio drugelio vožtuvas:
1) Nemetalinės minkštos medžiagos ne metalinės medžiagos ne metalinės minkštos medžiagos kompozicijos sandarinimas.
2) Metalinės kietosios medžiagos sandarinimas iki metalinės medžiagos iki nemetalinės minkštos medžiagos sudėties.
(2) Metalo kietojo sandariklio drugelio vožtuvas: Metalinės kietosios medžiagos sandarinimas iki metalinės kietosios medžiagos kompozicijos.

Klasifikacija sandarinimo forma
(1) Priverstinis ruonių drugelio vožtuvas
1) Elastinis sandariklio drugelio vožtuvas. Uždarykite specifinį slėgį vožtuvo plokštės ekstruzijos vožtuvo sėdyne, kai vožtuvas uždarytas, sukuriamas vožtuvo sėdynės arba vožtuvo plokštės elastingumas.
2) Išorinis sukimo momento sandariklio drugelio vožtuvas. Antspaudo slėgį sukuria sukimo momentas, uždedamas ant vožtuvo veleno.
(2) Slėginto sandariklio drugelio vožtuvas. Specifinį sandarinimo slėgį sukuria vožtuvo sėdynė arba vožtuvo plokštė ant poppet sandarinimo elemento užpildymo slėgio.
(3) Automatinis sandarinimo drugelio vožtuvas. Antspaudo slėgis automatiškai sukuria vidutinio slėgio.

Klasifikacija pagal darbinį slėgį
(1) vakuuminis drugelio vožtuvas. Darbinis slėgis po standartine atmosferos kalendoriaus drugelio vožtuvo krūva.
(2) Žemo slėgio drugelio vožtuvas. Nominalus slėgis PN <1,6MPa drugelio vožtuvas.
(3) Vidutinio slėgio drugelio vožtuvas. Nominalus slėgis PN 2.5 – 6,4MPa drugelio vožtuvas.
(4) Aukšto slėgio drugelio vožtuvas. Nominalus slėgis PN 10.0 – 80.0MPa drugelio vožtuvas.
(5) ypač aukšto slėgio drugelio vožtuvas. Nominalus slėgis PN> 100MPa drugelio vožtuvas.

Klasifikacija pagal darbinę temperatūrą
(1) Aukštos temperatūros drugelio vožtuvas. t> 450 C drugelio vožtuvas
(2) Vidutinės temperatūros drugelio vožtuvas. 120 c(3) Normali temperatūros drugelio vožtuvas. A 40 c(4) žemos temperatūros drugelio vožtuvas. Drugelio vožtuvas iš 100 (5) ypač žemos temperatūros drugelio vožtuvas. T <a 100 C drugelio vožtuvas.

(1) Drugelio vožtuvas.

Buttono spaustuko drugelio vožtuvo drugelio plokštė sumontuota vamzdyno skersmeniu. Drugelio vožtuvo korpuso cilindriniame kanale disko formos drugelio plokštelė sukasi aplink ašį, sukimosi kampas nuo 0 ° iki 90 °, sukamas iki 90 °, vožtuvas yra visiškai atviras.

Drugelio vožtuvas yra paprasto struktūros, mažo dydžio ir šviesos svorio, jį sudaro tik kelios dalys. Ir reikia tik pasukti 90 ° gali greitai atidaryti ir uždaryti paprastą veikimą, tuo pačiu metu vožtuvas turi geras skysčio valdymo charakteristikas. Kai drugelio vožtuvas yra visiškai atviroje padėtyje, drugelio plokštės storis yra vienintelis pasipriešinimas, kai terpė teka per vožtuvo korpusą, taigi slėgio kritimas, kurį sukelia vožtuvas, yra labai mažas, todėl turi gerų srauto valdymo charakteristikų. Drugelio vožtuvas turi dviejų rūšių sandarinimą: elastinį sandariklį ir metalinį sandariklį. Elastinis sandariklio vožtuvas, sandariklis gali būti nustatytas vožtuvo korpuse arba pritvirtintas prie drugelio plokštės.

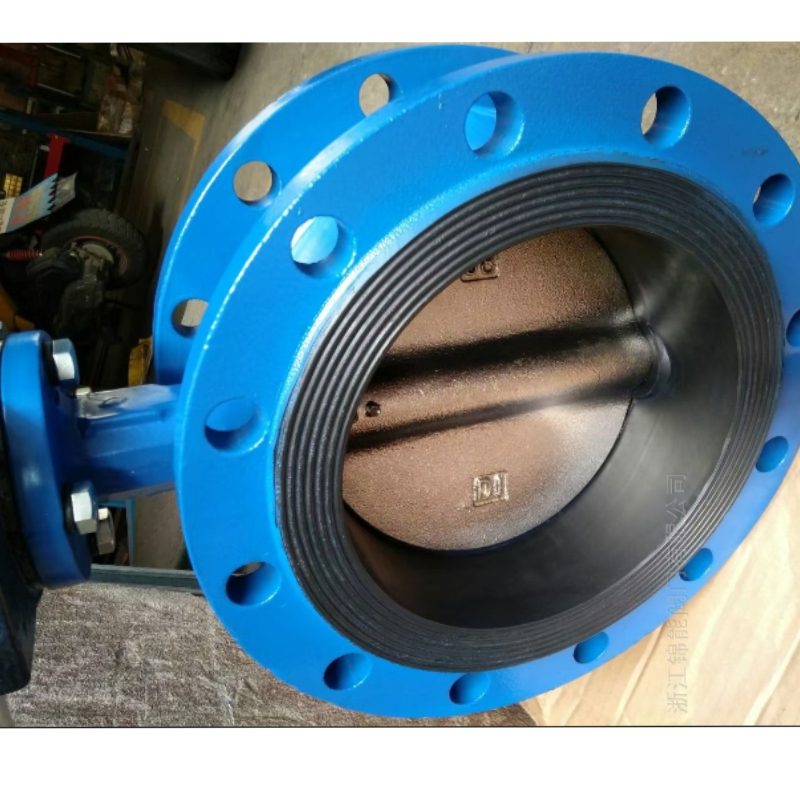

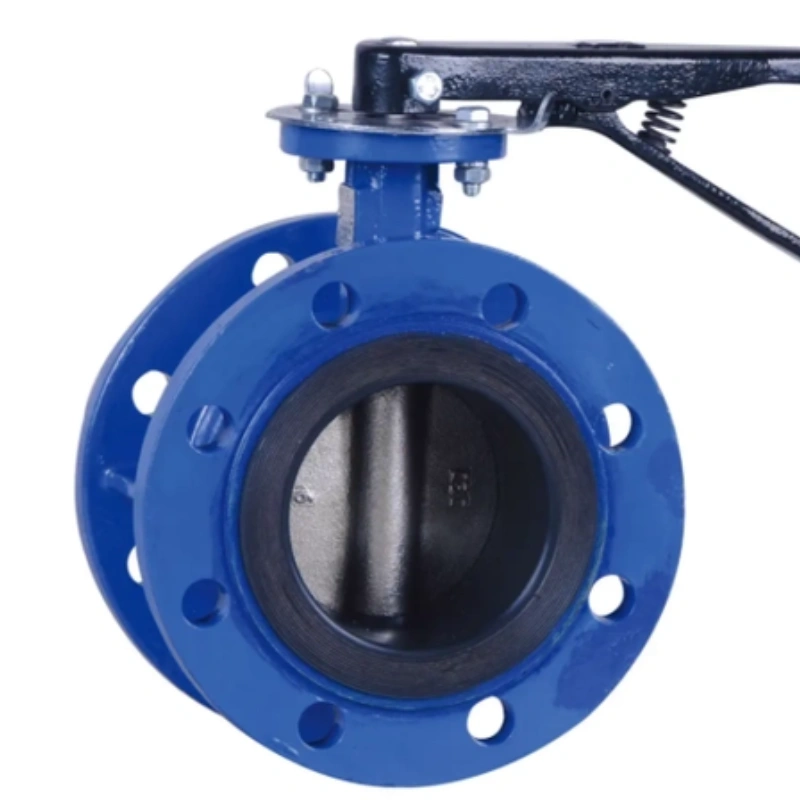

(2) flanšinis drugelio vožtuvas.

Flanguotas drugelio vožtuvas, skirtas vertikaliajai plokštės struktūrai, vožtuvo kotas, skirtas integruoto metalo kietojo sandariklio vožtuvo sandarinimo žiedui, skirtas lanksčiam grafito plokštelei ir nerūdijančio plieno plokštės kompozicinei konstrukcijai, pritvirtintam ant vožtuvo korpuso, drugelio plokštės sandarinimo paviršiaus paviršiaus paviršiaus paviršius suvirintas nerūdijantis plienas. Minkšto sandariklio vožtuvo sandarinimo žiedas yra pagamintas iš nitrilo gumos, sumontuotas ant drugelio plokštės.

(3) LUG tipo drugelio vožtuvas.

(4) suvirintas drugelio vožtuvas.

Suvirintas drugelio vožtuvas yra neuždengtas drugelio vožtuvas, plačiai naudojamas statybinės medžiagos, metalurgijos, kasybos, elektros energijos ir kitų gamybos procesų, vidutinės temperatūros ≤ 300 ℃ nominalus 0,1MPa vamzdyno nominalus slėgis, naudojamas sujungti, atidaryti ir uždaryti arba sureguliuoti terpės kiekį.

Užfiksuotas minkšto sandariklio drugelio vožtuvo pagrindinė formos jungties dydžio blokas: mm

Kam naudojamas drugelio vožtuvas?

Drugelio vožtuvas yra ketvirčio posūkio vožtuvo tipas, kuris naudoja besisukantį diską skysčio srautui reguliuoti. Jo dizainas apima įvairias funkcijas, dėl kurių jis tinka konkrečioms pritaikymams įvairiose pramonės šakose, įskaitant vandens tiekimą, nuotekų valymą, cheminį perdirbimą ir ŠVOK sistemas. Supratimas apie drugelio vožtuvo funkcijas ir pranašumus gali padėti priimti pagrįstus sprendimus dėl jo naudojimo skirtingais scenarijais.

Vienas pagrindinis drugelio vožtuvo tikslas yra valdyti skysčių ir dujų srautą. Vožtuvo diskas pasukamas aplink centrinę ašį, leidžiantis greitai ir efektyviai veikti. Šis ketvirčio posūkio mechanizmas yra ypač naudingas, kai reikia greito srauto greičio pakeitimų. Pavyzdžiui, vandens valymo įrenginiuose ar pramoninėse programose, kur tiksliai kontroliuojama, drugelio vožtuvas gali būti veiksmingas sprendimas.

Be to, drugelių vožtuvai yra atpažįstami už lengvą ir kompaktišką dizainą. Palyginti su kitais vožtuvų tipais, jie užima mažiau vietos, todėl jie yra idealūs montavimui sandariose vietose arba kai svarbūs svorio aspektai yra kritiniai. Nesvarbu, ar tai vamzdynuose, ar uždarose vietose, drugelio vožtuvo minimalistinis dizainas leidžia universalumą neprarandant funkcionalumo.

Kitas reikšmingas drugelio vožtuvo pritaikymas yra sistemos izoliacija. Visiškai uždarant diską, vožtuvas sukuria sandarią sandariklį, kuris apsaugo nuo skysčio srauto. Tai ypač naudinga techninės priežiūros scenarijuose, kai vamzdyno izoliacijos yra būtinos. Dėl galimybės greitai ir patikimai nukirpti srautą drugelio vožtuvai tampa svarbiu komponentu valdant sistemas ir užtikrinant saugumą įvairiuose pramoniniuose procesuose.

Apibendrinant galima pasakyti, kad daugelyje programų naudojamas drugelio vožtuvas, skirtas reguliuoti srautą, izoliuoti sistemas ir padidinti eksploatavimo efektyvumą. Dėl kompaktiško dizaino, greito eksploatavimo ir patikimumo jis yra populiarus pasirinkimas daugelyje pramonės šakų. Suprasdami, kokį drugelio vožtuvą naudojamas, leisite įvertinti kritinį vaidmenį, kurį jis vaidina valdant skysčių valdymą ir valdymą. Nesvarbu, ar esate įsitraukęs į inžineriją, techninę priežiūrą ar pramoninį dizainą, tvirtai suvokiate drugelio vožtuvų pritaikymą, jums gerai pasitarnaus jūsų profesinėse pastangose.

Drugelio vožtuvų pranašumai

Vienas reikšmingas drugelių vožtuvų pranašumas yra jų kompaktiškas dizainas. Skirtingai nuo tradicinių vožtuvų, kurie paprastai būna nepatogūs, drugelio vožtuvai susideda iš paprasto disko, pritvirtinto prie veleno. Ši supaprastinta struktūra leidžia įdiegti ankštose vietose, todėl jie yra ideali galimybė projektams, turintiems ribotą įrangą. Be to, jų lengvas pobūdis sumažina bendrą vamzdynų sistemų svorį, todėl lengviau valdyti ir montuoti.

Kitas kritinis drugelių vožtuvų pranašumas yra greitas jų veikimas. Projektas palengvina greitą atidarymą ir uždarymą, o norint visiškam judėjimui reikia tik 90 laipsnių. Ši savybė yra ypač vertinga tais atvejais, kai svarbiausia yra laiku valdyti srautą, pavyzdžiui, vandens valymo įrenginiuose ar cheminio perdirbimo įmonėse. Greitas drugelių vožtuvų reagavimas prisideda prie padidėjusio eksploatavimo efektyvumo ir sumažino prastovą.

Be to, drugelių vožtuvai siūlo puikų srauto reguliavimą. Iš dalies atidarę šie vožtuvai gali sukurti supaprastintą srauto kelią, efektyviai kontroliuodami praeinančią terpę. Ši charakteristika yra būtina programose, kai tikslus srauto valdymas yra labai svarbus, leidžiantis užtikrinti nuoseklų sistemos veikimą.

Drugelių vožtuvai taip pat turi ilgaamžiškumą ir žemus priežiūros poreikius. Sukurtos iš tvirtų medžiagų, tokių kaip nerūdijantis plienas ar PVC, jos yra atsparios korozijai, todėl jos yra tinkamos įvairioms medžiagoms, įskaitant agresyvias chemines medžiagas ir korozinę aplinką. Jų paprastas mechanizmas sumažina mechaninio gedimo tikimybę, dar labiau sumažina priežiūros reikalavimus ir eksploatavimo išlaidas.

Galiausiai drugelių vožtuvų pritaikomumas daro juos tinkamais įvairioms pramonės šakoms įvairioms reikmėms. Nuo ŠVOK sistemų iki vandens tiekimo ir nuotekų valymo šie vožtuvai gali valdyti įvairius skysčius, padidindami savo naudingumą keliuose laukuose.

Kuo skiriasi vartų vožtuvas ir drugelio vožtuvas?

Veiklos mechanizmas

Pagrindinis skirtumas tarp vartų vožtuvų ir drugelių vožtuvų slypi jų projektavimo ir eksploatavimo mechanizmuose. A vartų vožtuvas Naudoja linijinį judesį, kad pakeltų ar nuleistų vartus srautui valdyti. Šis mechanizmas yra idealus įjungimo valdymui, tačiau jis neveikia gerai droselio programose. Ir atvirkščiai, drugelio vožtuvą sudaro besisukantis diskas, besisukantis aplink centrinį veleną, kad sureguliuotų srautą. Šis dizainas leidžia greitai valdyti ir yra ypač efektyvus droselinėje dalyje.

Srauto valdymas ir efektyvumas

Kitas kritinis skirtumas yra srauto charakteristikos. Drugelio vožtuvai yra žinomi dėl savo sugebėjimo užtikrinti pastovų srauto greitį su minimaliu slėgio kritimu. Šis efektyvumas yra labai naudingas didelės apimties programose ir kur erdvė yra ribota. Priešingai, vartų vožtuvai yra ne tokie efektyvūs droselinėje dalyje ir gali sukelti neramumus, todėl didelio srauto scenarijuose atsiranda našumo deficitas.

Erdvės ir svorio aspektai

Drugelio vožtuvai paprastai yra kompaktiškesni ir lengvesni nei vartų vožtuvai. Dėl šios erdvės taupymo dizaino drugelio vožtuvai yra tinkami montuoti sandariose vietose, kur tradiciniai vartų vožtuvai gali pasirodyti sudėtingi. Sumažėjęs drugelių vožtuvų svoris supaprastina tvarkymą montavimo ir priežiūros metu.

Taikymo tinkamumas

Abiejų vožtuvų tipai turi konkrečias programas, kuriose jie puikiai tinka. Vartų vožtuvai paprastai naudojami programose, kurioms reikalingas minimalus slėgio nuostolis ir kur svarbiausia yra visiška izoliacija. Ir atvirkščiai, drugelių vožtuvams palankūs sistemose, kurioms reikalingas greitas veikimas ir dažnai reguliuojami srautai, todėl jie yra idealūs ŠVOK sistemoms, vandens pasiskirstymui ir nuotekų valymui.

Kokie yra trys drugelių vožtuvų tipai?

1. Koncentriniai drugelių vožtuvai

Koncentriniams drugelio vožtuvams būdingas paprastas dizainas, kai diskas yra suderintas ekscentriškai su vožtuvo korpusu. Šioje konfigūracijoje diskas sukasi aplink ašį, esančią lygiagrečiai skysčio srautui. Koncentriniai drugelių vožtuvai pirmiausia naudojami esant žemo slėgio tikslams, todėl jie yra idealūs vandens ir nuotekų valymui. Jų paprastas dizainas leidžia efektyviai valdyti srautą ir sumažinti slėgio kritimą, o tai užtikrina optimalų našumą įvairiuose nustatymuose.

2. Ekscentriniai drugelio vožtuvai

Ekscentriniai drugelio vožtuvai, dar žinomi kaip aukštos kokybės drugelio vožtuvai, pasižymi unikalia konstrukcija, leidžiančia diskui kompensuoti nuo vožtuvo sėdynės. Šis dizainas pagerina sandarinimo galimybes ir sumažina vožtuvo komponentų susidėvėjimą. Ekscentriniai drugelių vožtuvai yra tinkami reikalauti reikliau, įskaitant tuos, kurie apima aukštesnį slėgį ir temperatūrą. Jie tobulėja tokiose paslaugose kaip srutų tvarkymas, ėsdinantys skysčiai ir kitos sudėtingos žiniasklaidos priemonės, užtikrindami ilgalaikį veikimą ir patikimumą.

3. Dvigubi ekscentriniai drugelio vožtuvai

Dvigubi ekscentriški drugelio vožtuvai arba trigubas drugelio vožtuvus, atlikite ekscentrinių vožtuvų projektą žingsniu toliau. Su dviem nuokrypiais – vienu disko pasukimu, o kitą – sandarinimo paviršiui – šie vožtuvai pasižymi geresniu našumu, ypač reikalaujančiomis sąlygomis. Dvigubas ekscentriškas dizainas lemia mažesnę trintį tarp disko ir sėdynės, leidžiančios sandariai sandarikliui be susidėvėjimo, susijusio su tradiciniais vožtuvų konstrukcijomis. Jie yra idealus pasirinkimas aukšto slėgio, aukštos temperatūros pritaikymui ir dažnai naudojami tokiose pramonės šakose kaip naftos ir dujos, energijos gamyba ir vaistai.
