Filtras DN50

Filtras DN50 priklauso nuo vamzdyno šiurkščiavilnių filtro, kuris gali būti naudojamas skysčiams, dujoms ar kitoms terpės didelėms dalelėms filtravimui, sumontuotam vamzdyne, kad būtų pašalintos didelės kietos priemaišos skystyje, kad mašina ir įranga (įskaitant kompresorius, siurblius ir kt.), Instrumentai gali veikti paprastai, kad būtų galima stabilizuoti procesą, apsaugoti saugyklą ir kt.).

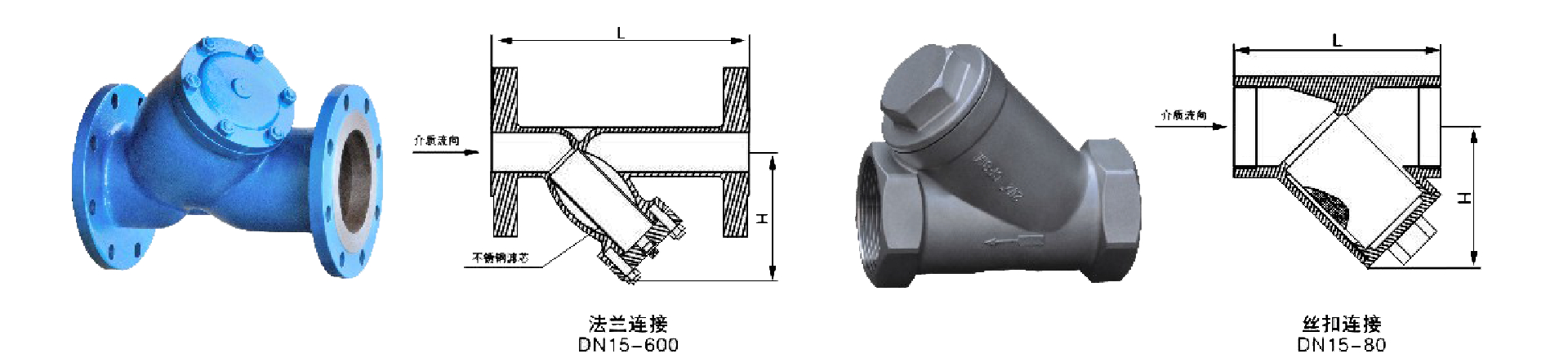

Pastaba: šios matmenų lentelės duomenys taikomi Y tipo filtrams, kurių gamykloje yra 0,25 ~ 2,5MPa, ir 150 svarų slėgio. Skliausteliuose esantys duomenys yra filtrai su srieginiu ryšiu.

Pastaba: šios matmenų lentelės duomenys yra taikomi 6,3MPa Y tipo filtrams ir 600 svarų slėgio įvertinimams mūsų gamykloje.

Pastaba: galima pritaikyti pagal vartotojo pateiktus specifikacijas, modelius ir pavyzdžius!

Kalbant apie pramoninį filtravimą, DN50 filtrai išryškėja kaip svarbiausias pasirinkimas įvairioms programoms. Filtro DN50 pranašumų supratimas yra būtinas verslui, siekiančiam optimalaus jų veiklos ir patikimumo.

Vienas iš pagrindinių filtrų DN50 pranašumų yra puiki filtravimo galimybė. Šie filtrai, kurių nominalus skersmuo yra 50 milimetrų, veiksmingai užfiksuoja kietąsias medžiagas, užtikrindami, kad skysčiai išliks švarūs ir be teršalų. Tai ypač labai svarbu pramonės šakose, tokiose kaip vandens valymas, chemikalai ir maisto apdorojimas, kai net menkiausias priemaiša gali sukelti reikšmingą veiklos neveiksmingumą ir reguliavimo laikymosi problemas.

Kitas reikšmingas filtro DN50 pranašumas yra tvirta jo konstrukcija. Šie filtrai, skirti atlaikyti didelį slėgį ir skirtingą srautą, suteikia ilgaamžiškumą ir ilgaamžiškumą, o tai prilygsta sumažintoms priežiūros sąnaudoms ir mažiau prastovų. Dėl jų galimybių veikti sudėtingoje aplinkoje jie yra patikimas pasirinkimas pramoninėms reikmėms.

Filtras DN50 taip pat skatina energijos efektyvumą. Užtikrindami, kad per sistemą praeis tik filtruoti skysčiai, šie filtrai padeda išlaikyti optimalų siurblio našumą ir sumažinti energijos nuostolius. Šis efektyvumas ne tik prisideda prie taupymo išlaidų, bet ir suderina su šiuolaikiniais tvarumo tikslais, todėl „Filter DN50“ tampa ekologišku pasirinkimu.

Be to, negalima nepastebėti filtro DN50 universalumo. Šie filtrai yra suderinami su daugybe skysčių, įskaitant skysčius ir dujas, todėl jie yra tinkami įvairiems pritaikymams. Nesvarbu, ar jums reikia filtravimo sprendimų pramoniniams procesams, ŠVOK sistemoms ar vandens valymo įrenginiams, DN50 filtrai gali patenkinti jūsų unikalius poreikius.

Apibendrinant galima pasakyti, kad filtro DN50 pranašumai – nuo puikių filtravimo galimybių iki tvirtos konstrukcijos ir energijos vartojimo efektyvumo – daro juos nepakeičiamu turtu daugybei pramonės šakų. Investuodamos į filtrą DN50, įmonės gali užtikrinti savo sistemų vientisumą, padidinti veiklos efektyvumą ir pasiekti ilgalaikių santaupų. Priimkite filtro DN50 galią ir pakelkite filtravimo procesus šiandien.

Pagrindinės filtro DN50 funkcijos ir pramoninės pritaikymai

„Storaen“ filtras DN50 yra tvirtas Y tipo dujotiekio šiurkščiavilnių filtras, sukurtas apsaugoti pramonines sistemas, efektyviai pašalinant dideles kietas priemaišas (≥ 50 μm) iš vandens, garų, aliejaus ir dujų terpių. Šis filtras, kaip kritinis proceso pramonės komponentas, užtikrina nepertraukiamą srautą ir apsaugo pasroviui esančią įrangą – nuo siurblių ir vožtuvų iki matuoklių bei šilumokaičių – nuo šiukšlių padarytos žalos, todėl tai yra nepakeičiamas sprendimas palaikyti operatyvumą ir efektyvumą.

Pagrindinis patikimo filtravimo funkcinis dizainas

Filtras DN50 panaudoja supaprastintą Y formos korpusą (2 ” nominalus skersmuo, L = 215 mm bendras ilgis), kad būtų subalansuotas našumas ir erdvės efektyvumas:

1. Didelio efektyvumo dalelių fiksavimas

Nerūdijančio plieno tinklelio ekranas (10–500 tinklelių, 304/116L medžiagos) sulaiko rūdis, mastelio, smėlio ir kitų teršalų rūdis, skalė, smėlis ir kiti teršalai, pasiekdami 99% ≥ 50 μm dalelių gaudymo greitį. Y tipo dizainas padidina filtro plotą 30%, palyginti su vidiniais filtrais, sumažindamas slėgio kritimą ir maksimaliai padidindama nešvarumų talpyklą.

2. Platus operacinis vokas

Atlaisvinkite slėgio reitingus nuo 0,25MPa (PN2.5) iki 6,3MPa (PN63) ir temperatūros nuo –40 ° C iki 300 ° C, jis prisitaiko prie įvairios terpės -nuo šalto vandens HVAC sistemose iki aukštos temperatūros garų elektrinėse. Flanšo jungtys (RF/FF tipai per SH/T3411) užtikrina, kad nuotėkio integracija į metrinius ir imperatoriškus vamzdynų tinklus.

3. Priežiūra draugiška struktūra

Greito atpalaidavimo centrinis dangtelis leidžia lengvai pasiekti keičiamą/valomą filtro elementą, sumažinant prastovą: įprastas tinklo patikrinimas arba pakeitimas gali būti baigtas per mažiau nei 10 minučių, idealiai tinkamai prižiūrint aukšto dažnio išlaikymą nepertraukiamose gamybos linijose.

Pramoninės programos visuose sektoriuose

1. Cheminis ir naftos chemijos apdorojimas

Įrengtas prieš valdymo vožtuvus ir siurblius, filtras DN50 apsaugo nuo katalizatoriaus dalelių, polimerų dribsnių ar suvirinimo šlako nuo vožtuvo sėdynės susidėvėjimo ar siurblio sparnuotės pažeidimo – kritiška, kad būtų galima palaikyti grynumą cheminiuose reaktoriuose ir distiliavimo kolonose.

2. Maisto ir gėrimų gamyba

Filtruoja užsienio objektus (pvz.

3. Energijos generavimas ir komunalinės paslaugos

Garų turbinų sistemose jis fiksuoja rūdžių ir oksido nuosėdas, kad apsaugotų garų gaudykles ir slėgio siųstuvus, o aušinant vandens grandines jis apsaugo nuo dumblo ar biologinio augimo sukeltų kondensatorių vamzdžių blokų, padidinančių šilumos perdavimo efektyvumą.

4. Mechaninės įrangos apsauga

Kaip hidraulinių sistemų ar oro kompresorių išankstinis filtras, jis neleidžia abrazyvinėms dalelėms patekti į judančias dalis, sumažinti mechaninį nusidėvėjimą ir išplėsti įrangos tarnavimo laiką iki 20%.

Optimizuokite savo vamzdyno apsaugą naudodami filtrą DN50

Nesvarbu, ar atnaujinus esamą pramoninę sistemą, ar projektuojant naują proceso liniją, „Storaen“ filtras DN50 suteikia dalelių valdymą, konstrukcinį ilgaamžiškumą ir eksploatavimo lankstumą, reikalingą norint išvengti brangios prastovos ir įrangos gedimo. Derinant efektyvų filtravimą su lengvu priežiūra ir plačiu suderinamumu, jis nustato šiurkščiavilnių filtravimo standartą vamzdynuose, kur patikimumas yra neginčijamas. Naršykite mūsų filtrų sprendimus šiandien ir patirkite ramybę, kuri kyla su puikia teršalų valdymu.

Trys pagrindiniai „Filter DN50“ pramoninių dujotiekių pritaikymai

„Storaen“ filtras DN50 yra universalus Y tipo filtravimo sprendimas, skirtas spręsti kritinius užteršimo iššūkius įvairiuose pramonės sektoriuose. Inžinuotas patikimam dalelių pašalinimui DN50 (2 ”) vamzdynuose šis filtras puikiai išskiria įrangą, palaiko proceso vientisumą ir užtikrinant atitiktį – čia yra tai, kaip jis keičia tris pagrindinius taikymo scenarijus.

1. Cheminės ir naftos chemijos proceso apsauga

Cheminiuose ir naftos chemijose augaluose net ir mažos šiukšlės gali sukelti katastrofiškus gedimus. Filtras DN50 veikia kaip pirmosios eilės gynyba:

Katalizatoriaus ir polimerų filtravimas: prieš reaktorių ar distiliavimo kolonėlės, jo 10–500 akių nerūdijančio plieno ekrano (304/116L) spąstų katalizatorių fragmentai, polimerų dribsniai ir suvirinimo šlakelis, užkertant kelią vožtuvo sėdynės erozijai ir siurblio pažeidimui. Tai sumažina neplanuotą prastovą 30% didelio grynumo procesuose.
Aukštos temperatūros ir korozinė terpė: atlaiko slėgį iki 6,3MPa ir temperatūra iki 300 ° C, jo anglies plieno ar nerūdijančio plieno korpusas (pasirenkama epoksidinė danga) atsparia koroziją iš agresyvių cheminių medžiagų, tokių kaip sieros rūgštis ar etilenas, užtikrinant ilgalaikį rafinavimo ir naftos kompleksų patikimumą.

2. Maisto ir gėrimų kokybės užtikrinimas

Maisto kokybės vamzdynuose teršalų kontrolė nėra ginčijama dėl saugumo ir reguliavimo laikymosi. Filtras DN50 užtikrina grynumą kiekviename žingsnyje:

Užsienio objekto pašalinimas: filtruoja pakuočių likučius, skalę ar organines šiukšles vandenyje, sirupe ar alyvos linijose, atitinkančiuose griežtus FDA/CE standartus. Greito atpalaidavimo danga leidžia greitai apžiūrėti tinklelį-kritiškai keičiant partijų perdirbimą pieninėse, alaus daryklose ir mėsos perdirbimo įmonėse.
Higienos konstrukcija: sklandūs vidiniai paviršiai ir maisto produktų sandarinimo medžiagos neleidžia produktų klastojimui, o Y tipo struktūra sumažina negyvą erdvę, kur bakterijos galėtų kauptis, palaikydamos HACCP suderinamą operacijas.

3. Energijos generavimo ir komunalinių sistemų optimizavimas

Elektrinėse ir komunalinių paslaugų tinkluose efektyvus filtravimas yra raktas norint maksimaliai padidinti įrangos gyvenimo trukmę ir energijos vartojimo efektyvumą:

Garo ir aušinimo vandens apsauga: Garų turbinų linijose jis fiksuoja rūdžių ir oksido nuosėdas, kad apsaugotų garų gaudykles ir slėgio jutiklius, ir sumažina priežiūros išlaidas 25%. Aušinimo sistemose jis blokuoja dumblą ir biologinį keitimą kondensatoriaus vamzdeliuose, palaikant optimalų šilumos perdavimą ir užkirsdamas kelią brangiems vamzdžių pakeitimams.
Platus laikmenų suderinamumas: Nuo –40 ° C atšaldytas vanduo ŠVOK sistemose iki aukšto slėgio garo (300 ° C), tvirta jo konstrukcija perduoda įvairias terpes, o flanšo jungtys (RF/FF per Sh/T3411) užtikrina lengvai integraciją tiek į naujus, tiek esamus vamzdynus.

Apsaugokite savo dujotiekio procesus su „Filter DN50“

„Storaen“ filtras DN50 užtikrina, kad apsaugotų nuo didelės vertės cheminių reaktorių, užtikrinant maisto saugą ar optimizuojant elektrinės efektyvumą, „Storaen“ filtras teikia pritaikytą užteršimo kontrolę. Dėl tvirto dizaino, lengvos priežiūros ir specifinio sektoriaus pritaikomumo jis yra idealus pasirinkimas pramonės šakoms, kur net viena dalelė gali sutrikdyti operacijas. Ištyrinėkite, kaip šis filtras gali pagerinti jūsų vamzdyno patikimumą – sukurtas atlikti, pastatytas taip, kad jis būtų.

Koks yra filtro DN50 tikslas?

Filtras DN50 yra skirtas efektyviai pašalinti priemaišas ir teršalus iš skysčių ir dujų įvairiose pramoninėse programose. Tvirta jo konstrukcija užtikrina optimalų našumą išlaikant jūsų sistemos vientisumą, todėl ji yra būtina norint išlaikyti švarą ir efektyvumą jūsų operacijose.

Kokios medžiagos yra „Filter DN50“?

Filtras DN50 yra pagamintas iš aukštos kokybės medžiagų, specialiai parinktų atsižvelgiant į jų patvarumą ir atsparumą korozijai. Tai prisideda prie ilgesnio gyvenimo trukmės ir patikimų rezultatų reikalaujančioje aplinkoje. Konkrečios naudojamos medžiagos gali skirtis priklausomai nuo modelio, tačiau visos jos yra sukurtos taip, kad atitiktų pramonės standartus.

Kaip įdiegti filtrą DN50?

Filtro DN50 diegimas yra paprastas. Įsitikinkite, kad turite reikiamus įrankius, ir pradėkite izoliuodami vamzdžio skyrių, kuriame bus sumontuotas filtras. Vykdykite pateiktą diegimo vadovą, kuriame yra žingsnis po žingsnio instrukcijos ir schemos. Tinkamas montavimas yra labai svarbus užtikrinant optimalų filtravimo našumą ir patikimumą.

Ar filtras DN50 tinka tiek skysčiams, tiek dujoms?

Taip, filtras DN50 yra universalus ir suprojektuotas efektyviai filtruoti skysčius ir dujas. Tvirtas jo dizainas leidžia patenkinti įvairias programas įvairiose pramonės šakose, užtikrinant, kad galėtumėte išlaikyti sistemos vientisumą, nesvarbu, kokia terpė bus filtruojama.
